行星减速机 NE series螺旋齿轮斜齿-螺旋平行轴
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 行星, 螺旋齿轮, 斜齿-螺旋
- 轴位置
- 同心, 平行轴
- 机轴位置
- 栓槽轴
- 扭矩
- 200-500Nm, 100-200Nm, 50-100Nm, 500-1000Nm, 20-50Nm
- 安装类型
- 轴装式
- 构造特性
- 紧凑型
- 层数
- 单级, 双级
- 性能
- 精准, 高精度, 间隙限定式, 高效率, 静音, 免维护, 大扭矩, 高刚性
- 应用
- 用于伺服电动机, 工业用途, 用于纺织品, 药品, 用于机器人, 用于机床, 用于自动化设备, 用于汽车, 用于包装机, 用于焊接机器, 用于印刷机, 医疗设备用
- 其他特性
- IP65, 带轴承
- 旋转速度
最多: 10,000 rpm
(62,831.8531 rad.min-1)最少: 2,000 rpm
(12,566.3706 rad.min-1)- 削减比率
最多: 100 unit
最少: 3 unit
- 重量
最多: 60 kg
(132.28 lb)最少: 0.6 kg
(1.32 lb)
产品介绍
产品概述

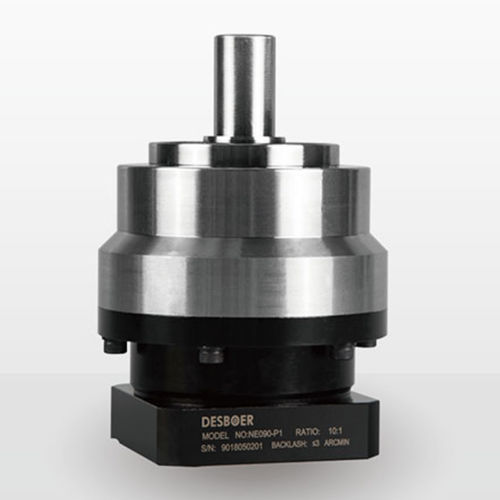

DESBOER NE 系列为伺服电机应用设计的精密行星减速器，适用于工业自动化场景。其结合了高定位精度、低噪声以及宽广的速比范围，可满足多样的运动控制需求。方孔通孔法兰的旋转轴便于灵活且可靠的安装。
概述
型号尺寸：NE050 / NE070 / NE090 / NE120 / NE155 / NE205 / NE235
速比范围：3–100
回程间隙选项：P0 (≤1 arcmin)、P1 (≤3 arcmin)、P2 (≤5–7 arcmin)
额定输出扭矩：13–1900 Nm
防护等级：IP65
工作温度：-10 ~ 90 °C
润滑：合成润滑油
主要特点
订购 / 型号信息
系列：DESBOER NE。可选尺寸：NE050、NE070、NE090、NE120、NE155、NE205、NE235。订购时请注明尺寸、速比和回程间隙等级。
减速器技术规格 — 尺寸（部分）
中心距 X (mm)：NE050 10 / NE070 12.5 / NE090 18 / NE120 25.5 / NE155 39.5 / NE205 41 / NE235 53.5
受载点 Z (mm)：NE050 25.5 / NE070 30 / NE090 43 / NE120 55.5 / NE155 63.5 / NE205 76.5 / NE235 96
减速器性能数据 — 关键项
额定输出扭矩（示例，Nm）：速比 3 → NE070 50，NE090 120，NE120 190，NE155 320，NE205 550，NE235 1080。速比 10 → 各尺寸最高可达1900 Nm。
最大加速扭矩 (T2BMax)：额定扭矩的1.8倍。
紧急停车扭矩 (T2NOT)：额定扭矩的3倍。
额定输入转速 (n1N)：小尺寸可达5000 rpm；大尺寸根据型号和速比最大值较低。
最大输入转速 (n1S)：小尺寸可达10000 rpm；大尺寸按型号而定。
回程间隙等级：P0 (≤1 arcmin)、P1 (≤3 arcmin)、P2 (≤5–7 arcmin)。
效率 (η)：≥97%（速比 3–10）；≥94%（速比 15–100）。
最大径向力 F2rB (N) 示例：NE050 980，NE070 1730，NE090 3250，NE120 7000，NE155 9600，NE205 14500，NE235 27800。
最大轴向力 F2aB (N) 示例：NE050 490，NE070 865，NE090 1625，NE120 3500，NE155 4800，NE205 7250，NE235 13900。
倾覆力矩 (Nm) 示例：NE050 25，NE070 65，NE090 152，NE120 345，NE155 680，NE205 970，NE235 1840。
使用寿命：20000 小时（连续运行典型值 10000 小时）。
噪声水平 (N1=3000 rpm，空载) 示例：≤56 / ≤58 / ≤60 / ≤63 / ≤65 / ≤67 / ≤70 dB(A)，随型号而异。
重量示例 (kg)：NE050 0.6，NE070 1.4，NE090 3.3，NE120 6.9，NE155 13.0，NE205 31.0，NE235 48.0。
工作温度：-10 ~ 90 °C。润滑：合成。防护等级：IP65。安装方向：任意。
备注
除非另有说明，力和力矩值指在输出轴中心以100 rpm 作用的载荷。
技术特性
DESBOER NE 系列为伺服电机应用设计的精密行星减速器，适用于工业自动化场景。其结合了高定位精度、低噪声以及宽广的速比范围，可满足多样的运动控制需求。方孔通孔法兰的旋转轴便于灵活且可靠的安装。
概述
型号尺寸：NE050 / NE070 / NE090 / NE120 / NE155 / NE205 / NE235
速比范围：3–100
回程间隙选项：P0 (≤1 arcmin)、P1 (≤3 arcmin)、P2 (≤5–7 arcmin)
额定输出扭矩：13–1900 Nm
防护等级：IP65
工作温度：-10 ~ 90 °C
润滑：合成润滑油
主要特点
- 整体铸造机体：提高同轴度、抗拉刚性及扭转强度。
- 高精度轴承：提高径向和轴向载荷能力，延长寿命。
- 高精度油封：摩擦更小、效率更高；IP65，支持90 °C 连续工作。
- 斜齿轮：传动效率优化，噪声低，啮合精度高。
- 集成行星布局：扭矩承载能力提高，功率密度紧凑。
订购 / 型号信息
系列：DESBOER NE。可选尺寸：NE050、NE070、NE090、NE120、NE155、NE205、NE235。订购时请注明尺寸、速比和回程间隙等级。
减速器技术规格 — 尺寸（部分）
中心距 X (mm)：NE050 10 / NE070 12.5 / NE090 18 / NE120 25.5 / NE155 39.5 / NE205 41 / NE235 53.5
受载点 Z (mm)：NE050 25.5 / NE070 30 / NE090 43 / NE120 55.5 / NE155 63.5 / NE205 76.5 / NE235 96
减速器性能数据 — 关键项
额定输出扭矩（示例，Nm）：速比 3 → NE070 50，NE090 120，NE120 190，NE155 320，NE205 550，NE235 1080。速比 10 → 各尺寸最高可达1900 Nm。
最大加速扭矩 (T2BMax)：额定扭矩的1.8倍。
紧急停车扭矩 (T2NOT)：额定扭矩的3倍。
额定输入转速 (n1N)：小尺寸可达5000 rpm；大尺寸根据型号和速比最大值较低。
最大输入转速 (n1S)：小尺寸可达10000 rpm；大尺寸按型号而定。
回程间隙等级：P0 (≤1 arcmin)、P1 (≤3 arcmin)、P2 (≤5–7 arcmin)。
效率 (η)：≥97%（速比 3–10）；≥94%（速比 15–100）。
最大径向力 F2rB (N) 示例：NE050 980，NE070 1730，NE090 3250，NE120 7000，NE155 9600，NE205 14500，NE235 27800。
最大轴向力 F2aB (N) 示例：NE050 490，NE070 865，NE090 1625，NE120 3500，NE155 4800，NE205 7250，NE235 13900。
倾覆力矩 (Nm) 示例：NE050 25，NE070 65，NE090 152，NE120 345，NE155 680，NE205 970，NE235 1840。
使用寿命：20000 小时（连续运行典型值 10000 小时）。
噪声水平 (N1=3000 rpm，空载) 示例：≤56 / ≤58 / ≤60 / ≤63 / ≤65 / ≤67 / ≤70 dB(A)，随型号而异。
重量示例 (kg)：NE050 0.6，NE070 1.4，NE090 3.3，NE120 6.9，NE155 13.0，NE205 31.0，NE235 48.0。
工作温度：-10 ~ 90 °C。润滑：合成。防护等级：IP65。安装方向：任意。
备注
除非另有说明，力和力矩值指在输出轴中心以100 rpm 作用的载荷。
技术特性
- 品牌：DESBOER
- 商用名称：NE series
- 型号尺寸：NE050、NE070、NE090、NE120、NE155、NE205、NE235
- 速比范围：3–100
- 回程间隙选项：P0 (≤1 arcmin)、P1 (≤3 arcmin)、P2 (≤5–7 arcmin)
- 额定输出扭矩：13–1900 Nm
- 效率：≥97%（3–10），≥94%（15–100）
- 防护：IP65
- 工作温度：-10 ~ 90 °C
- 润滑：合成润滑油
- 重量范围（示例）：0.6–48.0 kg
- 使用寿命：20000 小时（连续 10000 小时）
