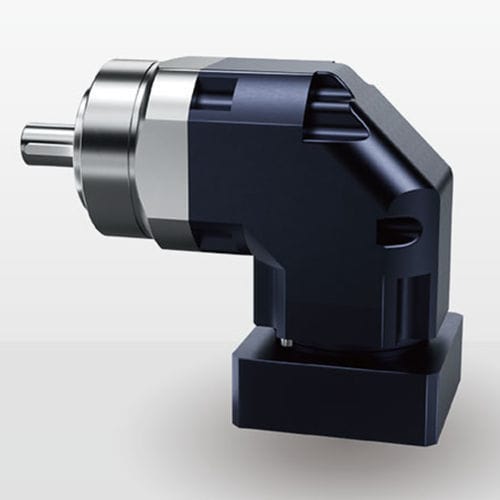

行星减速机 NER series

斜齿螺旋齿轮正交

产品概述
DESBOER NER Series 是一款面向通用伺服与自动化应用的经济型高精度直角行星齿轮箱。该系列兼顾定位精度与低噪声运行，具有宽广的传动比范围，并采用方形通孔法兰设计，便于灵活的机床安装集成。

型号与一般数据

• 型号尺寸：50、70、90、120、155、203、235
• 传动比范围：3 - 200
• 回程间隙选项：≤2 arcmin 至 ≤9 arcmin
• 额定输出转矩：13 - 1900 Nm

主要特点

• 高精度油封，降低摩擦并提高效率
• 防护等级 IP65；连续运行温度可达 90 °C
• 高精度轴承，提供较高径向和轴向承载能力

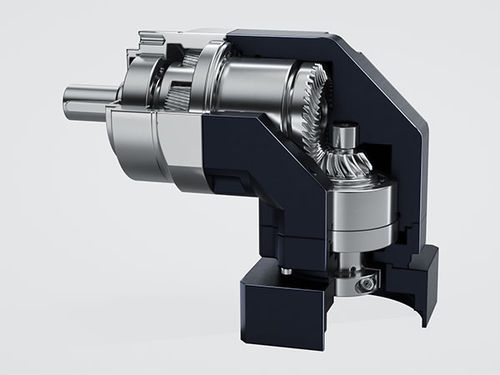

• 斜齿轮：优化传动、低噪声、提高精度
• 一体化行星架设计：提高扭转刚性并优化传动效率
• 伞齿（直角）级：实现紧凑的角向传动且提高精度

系列尺寸（选取）
系列 | NER050 | NER070 | NER090 | NER120 | NER155 | NER205 | NER235
中心距 X (mm) | 10 | 12.5 | 18 | 25.5 | 39.5 | 41 | 53.5
受力点 Z (mm) | 25.5 | 30 | 43 | 55.5 | 63.5 | 76.5 | 96

选定性能数据（代表值）
最大径向力 F2eB (N) 在 3~200 范围内 | 980 | 1,730 | 3,250 | 7,000 | 9,600 | 14,500 | 27,800
最大轴向力 F2aB (N) 在 3~200 范围内 | 490 | 865 | 1,625 | 3,500 | 4,800 | 7,250 | 13,900
倾覆力矩 (Nm) 在 3~200 范围内 | 25 | 65 | 152 | 345 | 680 | 970 | 1,840
额定输入转速 (rpm) 典型：最高可达 10,000（最大值依型号与传动比而定）
使用寿命：20,000 小时（连续运行参考 10,000 小时）
效率：≥95%（典型范围），较宽传动比范围或多级时 ≥92%
噪声水平 (N1 = 3000 rpm 空载) dB(A) 各尺寸 | ≤61 | ≤63 | ≤65 | ≤68 | ≤70 | ≤72 | ≤74

备注
NER 系列专为机器人、数控机床与自动化设备优化，适用于需要紧凑体积、高刚性与长使用寿命的场景。为精确选型提供按型号的详细技术表（转矩、径向/轴向力、转动惯量、重量、转速、回程间隙等级及其他参数）。

技术规格

• 系列名称：NER Series
• 型号尺寸：50、70、90、120、155、203、235
• 传动比范围：3 – 200
• 回程间隙等级：超精密 P0、精密 P1、标准 P2（根据选择为 ≤2 arcmin 至 ≤9 arcmin）
• 额定输出转矩范围：13 – 1900 Nm
• 防护等级：IP65
• 工作温度：-10 到 90 °C
• 润滑：合成润滑剂（出厂注油 / 建议使用合成润滑剂）
• 效率：≥95%（典型），在扩展范围内视级数可达 ≥92%
• 使用寿命：20,000 小时（连续运行参考 10,000 小时）
• 噪声水平（空载，3000 rpm）：典型值最多可达 ≤74 dB(A)，视型号而定
• 典型重量（1 级，kg）：NER050 1.0; NER070 2.1; NER090 5.8; NER120 11.2; NER155 22.4; NER205 46.8; NER235 83.0
• 最大径向和轴向力以及倾覆力矩随型号变化：径向可达 27,800 N (NER235)，轴向可达 13,900 N (NER235)
• 转动惯量和分级扭矩表可在技术资料中获取以便选型
• 安装方向：任意方向
