扫描电子场发射显微镜 HEM6000
实验室用于材料分析用于半导体

扫描电子场发射显微镜 - HEM6000 - CIQTEK Co., Ltd. - 实验室 / 用于材料分析 / 用于半导体
扫描电子场发射显微镜 - HEM6000 - CIQTEK Co., Ltd. - 实验室 / 用于材料分析 / 用于半导体
添加到我的收藏夹
添加到产品对比表

产品规格型号

分类
扫描电子场发射
专业应用类型
实验室, 用于材料分析, 用于半导体, 用于地质学
人体工学模式
直
观测技术
明视野
配置
落地式
电子源
肖特基场发射
镜片设计
浸入式
探测器类型
镜头内SE, 背向散射电子
选项和配件
电脑辅助
其他特性
高解析度, 大视野和工作距离, 自动化, 高速, 用于半导体, 超高解析度
倍率

最多: 1,000,000 unit

最少: 66 unit

空间分辨率

最多: 1.5 nm

1.3 nm

最少: 0.9 nm

长度

1,716 mm
(67.6 in)

宽度

1,235 mm
(48.6 in)

产品介绍

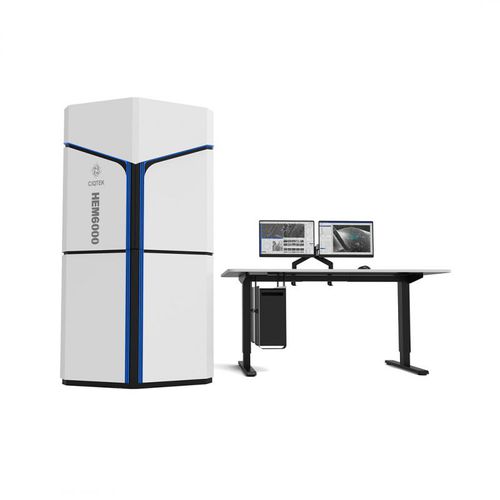

用于大体积试样跨尺度成像的高速扫描电子显微镜 CIQTEK HEM6000 采用高亮度大束流电子枪、高速电子束偏转系统、高压样品台减速、动态光轴、浸入式电磁和静电组合物镜等技术,可在确保纳米级分辨率的同时实现高速图像采集。 自动化操作流程专为更高效、更智能的大面积高分辨率成像工作流程等应用而设计。成像速度比传统的场发射扫描电子显微镜(fesem)快 5 倍以上。 1.图像采集速度:10 ns/像素,2*100 M 像素/秒 2.分辨率:1.3 nm@3 kV,SE;1.5 nm@1 kV,SE,0.9 nm@30 kV,STEM 3.加速电压:0.1 kV~6 kV(减速模式),6 kV~30 kV(非减速模式) 4.视场角:最大 1*1 mm2,高分辨率最小失真 64*64 um2 5.平台重复性:X ±0.6 um,Y ±0.3 um 6.信号电子滤波系统:SE/BSE 无信号切换,混合比例可调 7.全静电高速光束偏转系统:最大可实现高分辨率大视场成像。视场高达 32um*32 um,每像素 4 nm 8.样品台减速技术:降低入射电子着陆电压,提高信号电子捕获效率 9.电磁和静电组合沉浸物镜光束偏转系统:物镜磁场沉浸样品,实现低像差高分辨率成像

---
