卧式注塑机 MK6PRO

伺服液压快速循环式样品回收

概述
MK6 系列以卓越的稳定性、高产出和经验证的可靠性为设计理念，将精良的工业设计与强大的智能控制技术和行业领先的性能相结合，是注塑成型的基准机型。

型号示例

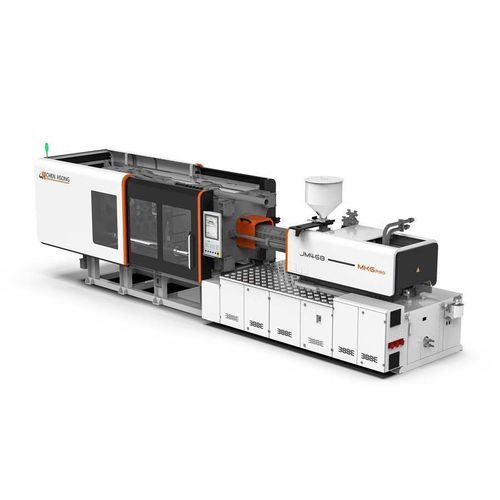

JM468-MK6 PRO（MK6PRO 系列中的示例型号）。

控制系统
本机可（按需）集成先进的 KEBA 或 B&R 控制系统，保证可靠性并实现精确运行。

主要优点

• 稳定的工业化设计，保证高产出和可靠性
• eDrive™（可选）：通过在模具开合及顶出时实现与塑化的同时进行，将生产效率提高 10%–30%
• 优异的零件质量：动力装置增大 26%，以延长保压时间；最大注射量提高 18%，适应更大尺寸零件
• 支持同时回收/并行塑化以优化周期时间

适用行业

• 航空航天与国防
• 电子
• 消费电子
• 化妆品包装
• 汽车

可选项 / 可配置功能（产品页显示的部分选项）

• Euromap 70 & 70.1 接口，用于磁性模具夹紧系统
• 模具高度扩展
• 机械安全杆
• 带传感器的电动前门
• 前门红外光栅保护
• 模具高度调节自动润滑
• 模具高度调节手动润滑泵
• 额外芯抽
• 额外气吹
• 并行动作的芯抽
• 飞行顶出（Ejection-on-fly）
• 自动锁模力控制
• 双金属螺杆与筒体
• 关断喷嘴
• 注射单元自动润滑
• 同时回收 / 并行塑化
• 注射单元用手动润滑泵
• 断热电偶检测报警
• 液压/气动阀门浇口控制
• 电源插座 240V1P32A
• 液压旁通过滤器
• 液压油预热
• 工业 4.0 连通性
• OPC-UA 接口

控制器 / 智能功能
属于 iChen™ Smart 家族：iChen Smart Factory（本地车间控制与执行）、iChen Cloud（多站点连通与分析）以及 iChen AI Molder（机侧助手，用于缩短模具试模、稳定生产并提升质量一致性）。

产品表 — 锁模（摘要）
Item — Unit — JM88 — JM128 — JM168 — JM208 — JM258 — JM328 — JM398 — JM468 — JM568 — JM668
Clamp Force — kN — 880 — 1280 — 1680 — 2080 — 2580 — 3280 — 3980 — 4680 — 5680 — 6880
Clamp Opening Stroke (Max) — mm — 340 — 380 — 450 — 510 — 560 — 660 — 720 — 820 — 870 — 920
Platen Dimensions (HxV) — mm — 540×540 — 600×600 — 680×680 — 760×760 — 840×840 — 970×970 — 1040×1040 — 1160×1160 — 1230×1230 — 1300×1300
Distance Between Tie Bars (HxV) — mm — 360×360 — 410×410 — 470×470 — 530×530 — 580×580 — 680×680 — 730×730 — 830×830 — 860×860 — 920×920
Mold Thickness (Min.–Max) — mm — 125–380 — 150–450 — 170–520 — 180–550 — 190–580 — 225–680 — 250–730 — 300–850 — 350–880 — 380–920
Max. Daylight — mm — 720 — 830 — 970 — 1060 — 1140 — 1340 — 1450 — 1670 — 1750 — 1840
Ejector Force (Max) — kN — 34 — 42 — 42 — 67 — 85 — 111 — 111 — 166 — 166 — 182
Ejector Stroke (Max) — mm — 120 — 120 — 140 — 150 — 150 — 180 — 215 — 220 — 250 — 265
No. of Ejectors — PCS — 1 — 1 — 9 — 9 — 9 — 9 — 9 — 17 — 17 — 17
Locating Ring Diameter — mm — 125 — 125 — 125 — 160 — 160 — 160 — 160 — 200 — 200 — 200

产品表 — 注射单元（摘要）
Item — Unit — JM88 — JM128 — JM168 — JM208 — JM258 — JM328 — JM398 — JM468 — JM568 — JM668
Screw Diameter — mm — 31 — 36 — 41 — 46 — 52 — 60 — 67 — 75 — 83 — 90
Screw L/D — / — 24.4 — 21 — 18.4 — 23.9 — 21 — 18.2 — 23.5 — 21 — 19.4 — 22
Injection Capacity (Calculated) — cm³ — 136 — 183 — 238 — 332 — 533 — 667 — 1025 — 1333 — 1668 — 2030
Injection Shot Weight (Max) — g — 124 — 167 — 216 — 301 — 493 — 867 — 1508 — 1686 — 2403 — 2917
Injection Pressure (Max) — MPa — 254.9 — 189 — 170 — 221 — 212 — 188 — 235 — 239 — 216 — 152
Injection Rate (Max) — cm³/s — 80 — 140 — 170 — 222 — 269 — 302 — 440 — 539 — 656 — 753
Injection Speed (Max) — mm/s — 105 — 105 — 105 — 103 — 103 — 108 — 102 — 100 — 99 — 100
Injection Stroke (Max) — mm — 180 — 205 — 230 — 260 — 260 — 335 — 375 — 415 — 415 — 425
Plasticising Rate (Max) — g/s — 8.8 — 13.8 — 20.3 — 30.9 — 42.8 — 68.7 — 71.3 — 95.9 — 128.9 — 152.7
Screw RPM (Max) — rpm — 245 — 245 — 224 — 200 — 200 — 200 — 190 — 180 — 180 — 170
Nozzle Contact Force (Max) — kN — 42 — 42 — 62 — 62 — 62 — 91 — 111 — 111 — 120 — 120
Nozzle Stroke (Max) — mm — 275 — 290 — 330 — 380 — 380 — 440 — 470 — 540 — 420 — 450

产品表 — 其他（摘要）
Item — Unit — JM88 — JM128 — JM168 — JM208 — JM258 — JM328 — JM398 — JM468 — JM568 — JM668
System Pressure — MPa — 17.5 (all models)
Motor Power (Rated) — kW — 14 — 17 — 21 — 30 — 30 — 48 — 60 — 72 — 72 — 96
Barrel Heating Power (Max) — kW — 8 — 10.3 — 12.9 — 16.6 — 16.6 — 26 — 31.1 — 35.5 — 35.5 — 35.5
Temperature Control Zones — Zone — 3+1 — 3+1 — 3+1 — 3+1 — 3+1 — 4+1 — 5+1 — 5+1 — 5+1 — 5+1
Machine Dimensions (L×W×H) — m — 4.52×1.17×1.88 — 5.02×1.25×1.94 — 5.53×1.28×2.02 — 6.20×1.48×2.15 — 6.40×1.56×2.24 — 7.73×1.73×2.21 — 8.42×1.94×2.19 — 9.33×2.04×2.26 — 9.30×1.94×2.33 — 9.83×2.02×2.24
Oil Tank Capacity — L — 170 — 220 — 265 — 350 — 350 — 620 — 810 — 920 — 920 — 950
Machine Weight — kg — 3300 — 4000 — 4900 — 6800 — 7800 — 13200 — 16700 — 19800 — 21000 — 23000

备注
规格如有更改，恕不另行通知。
