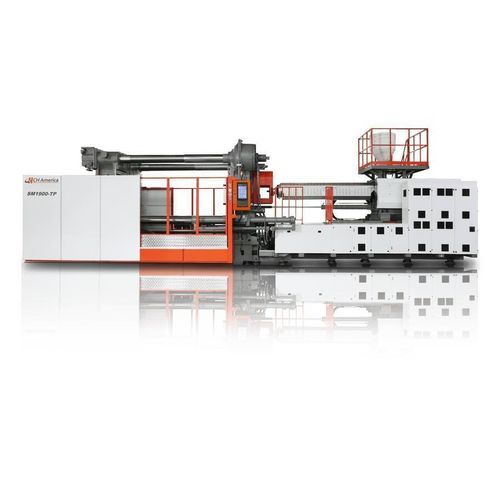

卧式注塑机 SM series

液压电动热熔塑料

概述
SuperMaster Two‑Platen（SM‑TP）系列为2008年推出并持续改进的伺服驱动双动板注塑机系列，针对高精度、高稳定性和高速度的工业注塑应用设计。锁模力范围为700至6500吨，可覆盖大型生产需求。

经验证的性能
全球有数百台SM‑TP（SM700–SM6500）设备在汽车、包装、家电和工程塑料等行业运行，提供稳定的生产性能与模具保护。

主要优势

• 高合模速度：开/闭速度可达750 mm/s，缩短循环时间。
• 节能伺服：Innovance伺服电机可将能耗降低约80%，同时保持高精度和低噪音。
• Mix & Match配置：14种合模尺寸可与29种注塑单元组合，满足定制化需求。
• 快速设定：模具高度及合模设定约20秒即可完成。
• 高压注塑：双并联高压油缸可实现约28,000 PSI的注射压力。
• 可选项：在线顶出（ejector on the fly）、电动螺杆驱动、顺序注射、广泛的热流道集成等。

欧洲部件与标准

• 开板孔位及顶出孔位遵循EUROMAP标准（T型槽或按需定制）。
• 标准关键部件：Bosch Rexroth / Vickers 阀，Eckerle 泵，Gefran / Novotechnik 传感器，Siemens / Schneider 电气元件。

控制系统

• Beckhoff 控制包：为SM‑TP定制的PLC解决方案，具工业级可靠性。
• 15英寸多点触控HMI：友好的人机界面用于生产与设定。
• CAN‑Bus I/O 与 OPC‑UA：快速响应的I/O，隔离且可扩展，支持数据记录与云/物联网集成。

注塑单元

• 注射压力范围：約18,000–28,000 PSI（双并联高压油缸）。
• 覆蓋射出量：从小到非常大的射出量（多种注塑单元可选）。
• 注塑单元可旋转，便于筒体与螺杆维护。
• 线性轴承支撑的注塑单元可均匀分配注射应力，提高重复性。
• 螺杆驱动：高扭矩液压马达或可选电驱；通过比例阀/LDVT实现精细回压控制。

机型与关键尺寸（节选）

• SM700 — 700 t，模板最大 1,500 x 1,500 mm，最大开模高度 2,300 mm。
• SM1250 — 1,250 t，模板约 1,950 x 1,900 mm，最大开模高度 2,800 mm。
• SM3000 — 3,000 t，模板约 2,800 x 2,760 mm，最大开模高度 3,900 mm。
• SM6500 — 6,500 t，模板约 3,800 x 3,630 mm，最大开模高度 5,200 mm，顶出力高达 80 t。

注塑单元示例（节选）

• J1 — 排量 2,164 cm3，螺杆直径 83 mm，L/D 22。
• J2 — 排量 2,545 cm3，螺杆直径 90 mm，L/D 20.3。
• Q2 — 排量 7,964 cm3，螺杆直径 130 mm，L/D 20.3（更大单元可达 116+ cm3）。

技术规格

• 系列：SuperMaster Two‑Platen (SM‑TP)
• 锁模范围：700–6500 t
• 合模速度（开/闭）：最高 750 mm/s
• 伺服节能：使用 Innovance 驱动可节能约 80%
• 注射压力：約 18,000–28,000 PSI
• 模板尺寸：从 1,500 x 1,500 mm 到 3,800 x 3,630 mm
• 最大开模高度：最高 5,200 mm（SM6500）
• 控制：Beckhoff PLC，15" HMI，CAN‑Bus I/O，OPC‑UA 可选
• 选项：Mix & Match 配置，热流道（最多 60 区 EUROMAP14），顺序阀，电动螺杆驱动，PET/PVC 特性

备注
模板孔位和顶出孔位遵循 EUROMAP 标准，但可能因模板设计而有所不同。规格为参考值，可能在无通知情况下变更；详情请参阅完整技术资料表。
