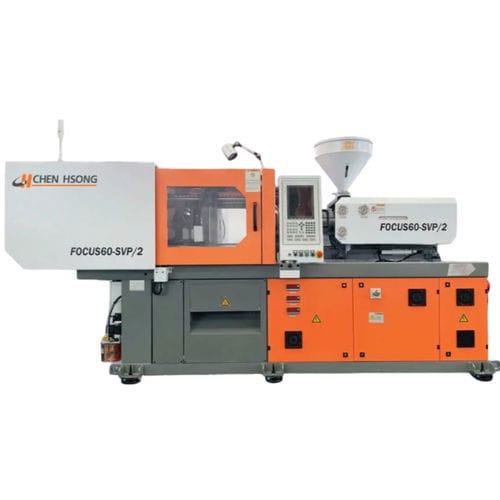

卧式注塑机 FOCUS SVP/2 series

液压

概述
FOCUS SVP/2 Series 为一系列节能注塑机，作为工业注塑的节能解决方案。该系列采用速度可控的伺服电机驱动固定式内啮合齿轮泵，并配合系统压力实时测量，以实现降低能耗、高精度、低噪音和低惯性。

Inovance 伺服驱动系统
Inovance 伺服驱动专为注塑机设计，提供高性能、精确度、低噪音并便于维护。配备该伺服驱动的机型可实现最高约80%的节能效果。

节能原理
SVP/2 系统以速度可控伺服电机驱动固定内啮合齿轮泵。压力传感器实时测量系统压力，仅按实际需求提供所需流量，消除不必要的能耗，从而降低能耗、提升控制精度、减少噪音并具低动态惯性。

锁模

• 锁模力：20 至 60 吨（机型：20、35、60）

欧洲规格

• EUROMAP 标准：孔型和顶针型式符合 Euromap 标准。
• 可按要求提供 T 槽或其他模板型式。

注意
由于模板设计不同，孔型/顶针型式可能与标准有所差异。

欧洲元件

• 液压阀：Bosch Rexroth 或 Vickers
• 液压泵：Eckerle
• 线性传感器：Gefran 或 Novotechnik
• 电气元件：Siemens、Schneider、Telemecanique、PILZ

锁模 - 表格
Machine Model | Clamping Force (Max) [t] | Opening Stroke [mm] | Maximum Daylight [mm] | Mould Platen (HxV) [mm] | Space Between Tiebars (HxV) [mm] | Max. Mould Thickness [mm] | Min. Mould Thickness [mm] | Ejector Stroke [mm] | Ejector Force [t]
Unit | t | mm | mm | mm | mm | mm | mm | mm | t
FOCUS 20-H-SVP/2 | 20 | 250 | 400 | 370 x 340 | 250 x 220 | 400 | 150 | 60 | 1.7
FOCUS 35-SVP/2 | 35 | 230 | 530 | 450 x 430 | 280 x 260 | 300 | 80 | 60 | 2.7
FOCUS 60-SVP/2 | 60 | 270 | 600 | 450 x 450 | 310 x 310 | 330 | 100 | 75 | 2.8

规格如有更改，恕不另行通知。

注射单元 - 表格（排量 / 注射重量 / 螺杆直径 / L/D）
Model ID | Swept Volume [cm3] | Injection Weight (PS) [g] | Screw Diameter [mm] | Screw L/D
Unit | cm3 | g | mm | L/D
FOCUS 20-H-SVP/2 | 20 / 25 / 30 | 18 / 22 / 27 | 18 / 20 / 22 | 21 / 19 / 17.5
FOCUS 35-SVP/2 | 43 / 56 / 70 | 39 / 51 / 64 | 22 / 25 / 28 | 23 / 20 / 18
FOCUS 60-SVP/2 | 63 / 80 / 98 | 58 / 72 / 89 | 25 / 28 / 31 | 22 / 20 / 18

注射单元 - 表格（注射压力 / 塑化能力 / 螺杆转速 / 螺杆行程）
Model ID | Injection Pressure (Max) [kgf/cm2] | Plasticizing Capacity (PS) [g/s] | Screw Rotation Speed (Max) [rpm] | Screw Stroke [mm]
Unit | kgf/cm2 | g/s | rpm | mm
FOCUS 20-H-SVP/2 | 2139 / 1732 / 1426 | 2 / 3 / 4.2 | 290 | 80
FOCUS 35-SVP/2 | 2233 / 1732 / 1377 | 3.2 / 4.6 / 6.5 | 230 | 115
FOCUS 60-SVP/2 | 2070 / 1652 / 1346 | 6 / 8.4 / 11.3 | 240 | 130

规格如有更改，恕不另行通知。

控制

• B&R 控制器：用于高速应用和完整生产单元管理的集成自动化解决方案。
• 友好触摸屏：10.4" 多点触控 HMI，便于工艺可视化和操作。
• 智能控制系统：基于 CAN-Bus 的 I/O，响应最快且可靠。
• 灵活性：为特殊操作/选项/自动化提供隔离且可扩展的 I/O。
• 数据保存：通过 U 盘实现模具数据无限制保存。
• 高级报表：生产、设置、报警记录和运行日志报告。
• 网络就绪：可接入云服务，实现 IoT 集成。

选项与其它（部分）

• 附加顶出器（最多 6 个）
• 芯块并联运动
• 顶出器并联运动
• 兼容 Euromap 70 和 70.1
• 更大的最大模具高度
• 模具高度调整时自动润滑
• 双金属螺杆与筒体；PET/PVC 专用螺杆特性；截断喷嘴；筒体保温；并列塑化
• 最多 16 区集成热流道系统（Euromap 14 标准）
• 支持 Industry 4.0 与 OPC-UA

技术规格

• 系列名称：FOCUS SVP/2 Series
• 锁模力范围：20 t 至 60 t（机型：20、35、60）
• 开模行程范围：230 mm – 270 mm（按机型）
• 最大开口范围：400 mm – 600 mm（按机型）
• 模具板尺寸（HxV）：370 x 340 mm 至 450 x 450 mm
• 导柱间距（HxV）：250 x 220 mm 至 310 x 310 mm
• 顶出行程/力示例：60 mm / 1.7 t（20）；60 mm / 2.7 t（35）；75 mm / 2.8 t（60）
• 注射单元排量示例：20–30 cm³（20）、43–70 cm³（35）、63–98 cm³（60）
• 螺杆直径（示例）：18–22 mm（20）、22–28 mm（35）、25–31 mm（60）
• L/D 比：典型 17.5–23，视配置而定
• 最大螺杆转速示例：最高 290 rpm（20）、230 rpm（35）、240 rpm（60）
• 控制系统：B&R 控制器，CAN-Bus I/O；10.4" 多点触控 HMI
• 节能：采用 Inovance 伺服驱动宣称可达最高约 80% 的能耗降低
