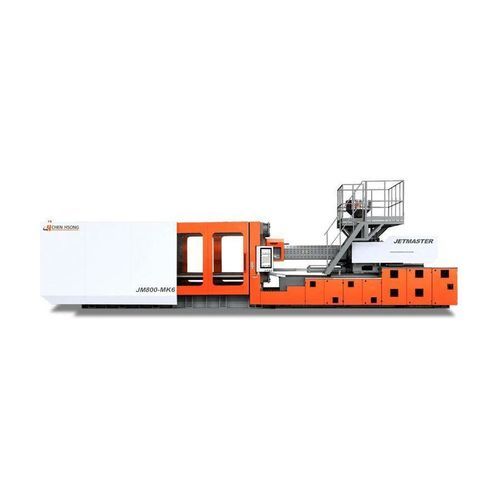

卧式注塑机 JM MK6 series

伺服液压快速循环式大容量

概述
Jetmaster MK6 Large 注塑机系列由革命性智能伺服系统驱动。SVP/2 动力包将快速响应的齿轮泵与高精度伺服电机相结合，并集成专有伺服驱动，能够同时保证最高响应速度、最高精度和最低能耗。

主要优点

• 快速–精确–节能：高效的 Innovance Servo Drive 系统可将能耗降低至 80%，实现高精度与低噪音运行。
• 锁模力范围：800 至 1650 吨，满足大型模具需求。
• 滑板（platen）重新设计以改善锁模应力分布，实现更轻、更快的运行及更长寿命。
• 通过重新设计的顶出系统加快模具安装，符合 SPI 标准并为顶出杆提供充足空间。
• 生产灵活性：导柱间距更大、行程最大化以适配多种模具。

主要优势（详细）

• 低能耗：Innovance Servo Drive 系统降低能耗并实现超低噪音运行。
• 生产灵活性：更大的导柱间隙和最大化的行程以适应不同模具。
• 滑板重设计：改善锁模应力分布，运行更轻/更快，使用寿命更长。
• 更快的模具安装：符合 SPI 标准的顶出布置和充足的顶出杆空间。
• 性能更好：基于线性轴承的注射单元使注射缸运行更均匀。
• 缩短循环时间：高压注射与快速速度恢复减少循环时间。
• 人体工程学：设计良好的安全门和防护罩，最大化操作与维护空间。
• 低维护：可重复且可靠的生产，维护需求低。

欧洲规格与组件

• EUROMAP 标准孔位和顶出位图（可能因滑板设计而异）。应要求提供 T 型槽或其他样式。
• 欧洲元件：液压阀由 Bosch Rexroth 或 Vickers 提供；液压泵由 Eckerle 提供；线性传感器由 Gefran 或 Novotechnik 提供；电气元件由 Siemens、Schneider、Telemechanique、PILZ 提供。

控制系统

• B&R (PPC2200) 控制器：用于高速应用及整线/产线单元管理的一体化自动化解决方案。
• 15.6" 多点触控友好显示屏，便于清晰的工艺可视化。
• 智能控制系统：基于 CAN-bus 的 I/O，响应快且可靠；I/O 可隔离并扩展以支持特殊选项/自动化。
• 数据：通过优盘可无限保存模具数据；提供生产、设定、报警和日志的高级报表；支持网络以实现云/物联网连接。

注射

• 注射压力范围：由双交叉并联高压注射缸提供，范围为 21000 PSI 至 36000 PSI。
• 注射量范围：约 4 oz 至 109 oz（视螺杆/型号而定）。
• 注射单元的进料点允许 L/D 比在 17 至 25 之间。
• 基于线性轴承的注射单元可均匀分配注射应力，提高重复性和可靠性。
• 高扭矩高速液压马达与比例背压控制确保均匀回填。

锁模参数表
Machine Model | Clamping Force (Max) (t) | Opening Stroke (mm) | Max Daylight (mm) | Mould Platen (HxV) (mm) | Space Between Tie Bars (HxV) (mm) | Max. Mould Thickness (mm) | Min. Mould Thickness (mm) | Center Ring Diameter (mm) | Ejector Stroke (mm) | Ejector Force (t)
Unit | t | mm | mm | mm | mm | mm | mm | mm | mm | t
JM800-MK6 | 800 | 1050 | 2050 | 1440×1440 | 1020×1020 | 1000 | 400 | 250 | 280 | 18.2
JM1000-MK6 | 1000 | 1230 | 2390 | 1630×1630 | 1160×1160 | 1160 | 450 | 250 | 320 | 21.5
JM1200-MK6 | 1200 | 1310 | 2560 | 1770×1770 | 1250×1250 | 1250 | 500 | 250 | 320 | 21.5
JM1400-MK6 | 1400 | 1500 | 2900 | 2030×1930 | 1450×1350 | 1400 | 650 | 250 | 400 | 35.2
JM1650-MK6 | 1650 | 1600 | 3100 | 2190×2070 | 1550×1430 | 1500 | 700 | 250 | 400 | 35.2

注射单元 — 螺杆 / 行程 / 排量 / 注射量 (PS)
Machine Model | Screw Diameter (mm) (examples) | L/D ratios (examples) | Screw Stroke (mm) | Swept Volume (cm3) (examples) | Injection Weight (PS) (g) (examples)
Unit | mm | L/D | mm | cm3 | g
JM800-SVP/2 | 90 / 98 / 100 | 24.0 / 22.0 / 19.6 | 500 | 3179 / 3770 / 4749 | 2893 / 3430 / 4322
JM1000-SVP/2 | 98 / 110 / 120 | 24.7 / 22.0 / 20.2 | 550 | 4146 / 5224 / 6217 | 3773 / 4754 / 5658
JM1200-SVP/2 | 110 / 120 / 130 | 24.0 / 22.0 / 20.3 | 600 | 5699 / 6782 / 7960 | 5186 / 6172 / 7244
JM1400-SVP/2 | 120 / 130 / 140 | 23.8 / 22.0 / 20.4 | 650 | 7347 / 8623 / 10001 | 6686 / 7847 / 9101
JM1600-SVP/2 | 130 / 140 / 150 | 23.7 / 22.0 / 20.5 | 700 | 9286 / 10770 / 12364 | 8450 / 9801 / 11251

注射单元 — 压力 / 流量 / 转速 / 喷嘴
Machine Model | Injection Pressure (Max.) (kgf/cm2) (examples) | Injection Rate (cm3/s) (examples) | Screw Rotation Speed (rpm) (Max) | Nozzle Contact Force (t) (Max) | Nozzle Stroke (mm)
JM800-SVP/2 | 2170 / 1840 / 1460 | 607 / 720 / 907 | 130 rpm | 16.7 t | 560 mm
JM1000-SVP/2 | 2320 / 1840 / 1550 | 700 / 885 / 1053 | 110 rpm | 16.7 t | 595 mm
JM1200-SVP/2 | 2190 / 1840 / 1570 | 875 / 1045 / 1226 | 110 rpm | 16.7 t | 700 mm
JM1400-SVP/2 | 2110 / 1800 / 1550 | 1035 / 1215 / 1409 | 100 rpm | 16.7 t | 720 mm
JM1600-SVP/2 | 2090 / 1800 / 1570 | 1195 / 1390 / 1596 | 95 rpm | 16.7 t | 800 mm

备注
规格如有变更，恕不另行通知。
