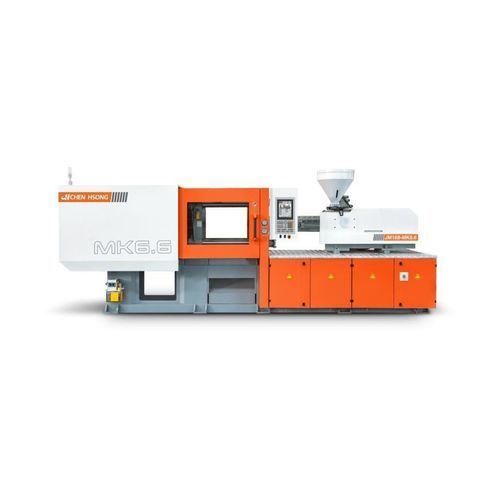

卧式注塑机 JM-MK6.6 series

液压用于聚碳酸酯用于电脑

MK6.6 Euroseries 的主要优势

• 设备智能与符合人机工程学的设计 针对工业化生产优化的控制与操作访问。
• 经验证的摆杆（toggle）结构 运动控制曲线经调校以实现高速与高稳定性。
• 高强度模板 专利结构降低模板变形，保证均匀锁模力。
• 高精度注射单元 注射部采用线性导轨，确保稳定性和重复性。

源于数十年经验的摆杆设计
资深机械工程师通过仿真与现场验证优化了摆杆运动学，有效降低内部摩擦与冲击，使拉杆受力更均匀并保持模板平行度，从而减少溢料和磨损。系统运行平滑无振动，提高能效并延长部件寿命。

摆杆与液压的完美结合
通过流体动力学仿真与精细调校，液压回路被高度优化，提供快速、精确且可重复的锁模与注射控制，适用于高产能生产。

强固模板确保稳定零件质量
专利低变形模板并在中心加厚，提供更均匀的模具锁紧力，保护模具并提升成品的尺寸稳定性。

控制系统

• B&R 10.4" 专业控制器 为高速应用和生产单元管理提供集成自动化解决方案。
• 友好型多点触控人机界面 清晰的工艺可视化和直观操作。
• 基于CAN-Bus的I/O及定制化控制 响应快速且可靠，控制器为MK6.6系列定制。

生产案例

• 零件示例 — LED照明件 注射量：121 g；腔数：8；材料：PC；周期时间：32.4 s。
• 模具 重量：350 kg；尺寸：400 mm x 400 mm x 300 mm。

性能要点
相比可比机型，干循环和注射速度有所提升。生产仿真指标：每年可达11个月生产，日产21小时；示例能耗范围 0.17–0.35 kW·h；预计10年内约800万次射出，示例节能约€29,400（基于仿真示例）。

锁模参数（表）
Machine Model | Clamping Force (Max) (t) | Opening Stroke (mm) | Space Between Tie Bars (HxV) (mm) | Max. Mould Thickness (mm) | Min. Mould Thickness (mm) | Maximum Daylight (mm) | Ejector Force (t) | Ejector Stroke (mm) | Center Ring Diameter (mm)
Unit | t | mm | mm | mm | mm | mm | t | mm | mm
JM88-MK6 | 88 | 330 | 360 x 360 | 380 | 130 | 720 | 2.8 | 100 | 125
JM128-MK6 | 128 | 370 | 410 x 410 | 450 | 145 | 830 | 4.2 | 120 | 125
JM168-MK6 | 168 | 420 | 460 x 460 | 520 | 160 | 970 | 4.2 | 140 | 125
JM208-MK6 | 208 | 490 | 530 x 530 | 550 | 180 | 1060 | 6.7 | 150 | 160
JM258-MK6 | 268 | 530 | 580 x 580 | 610 | 195 | 1140 | 7.7 | 170 | 160
JM328-MK6 | 328 | 600 | 660 x 660 | 660 | 220 | 1340 | 7.7 | 170 | 160
JM398-MK6 | 408 | 670 | 730 x 730 | 730 | 250 | 1450 | 11.1 | 220 | 160
JM468-MK6 | 488 | 770 | 810 x 810 | 810 | 275 | 1670 | 11.1 | 220 | 200
JM568-MK6 | 568 | 835 | 855 x 855 | 850 | 330 | 1750 | 16.6 | 250 | 200
JM668-MK6 | 658 | 920 | 900 x 900 | 920 | 350 | 1840 | 18.2 | 265 | 200
Specifications are subject to change without notice.

注射单元（表）
Model ID | Swept Volume (cm³) | Swept Volume (cm³) | Swept Volume (cm³) | Injection Weight (PS) (g) | Injection Weight (PS) (g) | Injection Weight (PS) (g) | Screw Diameter (mm) | Screw Diameter (mm) | Screw Diameter (mm) | Screw L/D Ratio | Screw L/D Ratio | Screw L/D Ratio
Unit | cm³ | cm³ | cm³ | g | g | g | mm | mm | mm | L/D | L/D | L/D
JM88-MK6 | 135 | 183 | 237 | 123 | 166 | 216 | 31 | 36 | 41 | 24.4 | 21.0 | 18.4
JM128-MK6 | 208 | 270 | 340 | 189 | 246 | 309 | 36 | 41 | 46 | 23.9 | 21.0 | 18.7
JM168-MK6 | 303 | 382 | 488 | 276 | 347 | 444 | 41 | 46 | 52 | 23.6 | 21.0 | 18.6
JM208-MK6 | 431 | 551 | 734 | 393 | 502 | 668 | 46 | 52 | 60 | 23.7 | 21.0 | 18.2
JM258-MK6 | 636 | 847 | 1057 | 579 | 771 | 962 | 52 | 60 | 67 | 24.2 | 21.0 | 18.8
JM328-MK6 | 947 | 1180 | 1479 | 861 | 1074 | 1346 | 60 | 67 | 75 | 23.5 | 21.0 | 18.8
JM398-MK6 | 1321 | 1655 | 2027 | 1202 | 1506 | 1845 | 67 | 75 | 83 | 23.5 | 21.0 | 19.0
JM468-MK6 | 1832 | 2244 | 2638 | 1667 | 2042 | 2401 | 75 | 83 | 90 | 23.2 | 21.0 | 19.4
JM568-MK6 | 1832 | 2244 | 2638 | 1667 | 2042 | 2401 | 75 | 83 | 90 | 23.2 | 21.0 | 19.4
JM668-MK6 | 2433 | 2861 | 3392 | 2214 | 2603 | 3087 | 83 | 90 | 98 | 23.9 | 22.0 | 20.2
Specifications are subject to change without notice.

技术规格

• 系列：MK6.6 Euroseries
• 品牌：Chen Hsong
• 控制器：B&R 10.4" 专业控制器（为 MK6.6 定制）
• 控制特性：多点触控 HMI；CAN-Bus I/O；集成自动化
• 主要优势：先进的摆杆设计、优化的运动控制、专利高强度模板、高精度注射单元（线性导轨）
• 可用机型及锁模力：JM88-MK6 至 JM668-MK6（见锁模表）
• 注射单元数据：各机型对应多种螺杆直径和 L/D 比（见注射单元表）
• 生产示例：LED 照明件 — 注射量 121 g；8 腔；周期 32.4 s
• 产品文档中提供可下载手册（规格表 / 宣传册 PDF）
