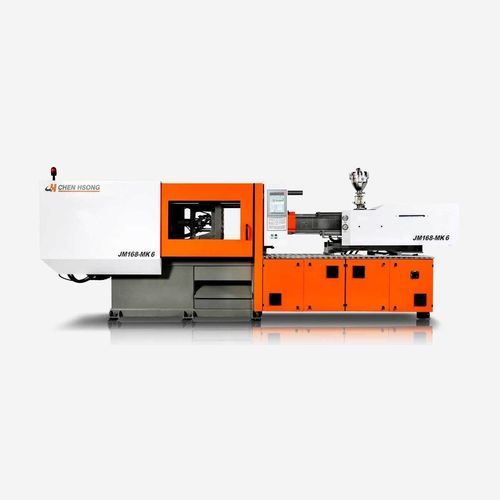

卧式注塑机 Mark 6

伺服液压用于PVC用于PET

概述
MK6代表JetMaster系列注塑机的第六代。夹模机构、机座和注射单元均已加强，以在JM88–JM668系列中提供更高的效率和运行稳定性。

稳定性与性能
加强的动模板与拉杆布置及升级的注射单元可更均匀分配夹模应力，改善注射动态，支持高压应用并降低循环波动。

精度 — 节能
MK6系列采用SVP/3伺服液压技术，与旧式定量泵机相比可实现约80%的能耗节省。Precision HydraulicsTM在关键轴上实现0.05%以内的重复性，提升零件一致性和合格率。

JM-MK6机器的主要优势

• 低能耗：Innovance伺服驱动系统将能耗降低高达80%，并保证超低噪音运行。
• 生产灵活性：拉杆间距增大且行程最大化，适应更多模具类型。
• 重新设计的动模板：夹模应力分布更优，使运行更轻快、更快速且使用寿命更长。
• 模具装夹更快：重新设计的顶出系统符合SPI标准并为顶针留出充足空间，加快模具安装。
• 注射性能更佳：基于轴承导向的注射单元改善了应力吸收并使双缸运行更均匀。
• 循环时间更短：高压注射与快速速度恢复缩短循环时间。
• 人体工程学：安全门与防护罩设计合理，便于操作与维护。
• 低维护：生产可重复且可靠，维护需求低。

欧洲规格

• EUROMAP标准的孔位和顶出模式（依据动模板设计可能有所不同）。
• 标准欧洲组件：液压阀（Bosch Rexroth 或 Vickers）、液压泵（Eckerle）、线性传感器（Gefran 或 Novotechnik）、电气元件（Siemens、Schneider、Telemechanique、PILZ）。

夹模规格（表）
Machine Model | Clamping Force (Max) (t) | Opening Stroke (mm) | Maximum Daylight (mm) | Space Between Tie Bars (HxV) (mm) | Max. Mould Thickness (mm) | Min. Mould Thickness (mm) | Ejector Stroke (mm) | Ejector Force (t) | Mould Center Ring Diameter (mm) | Dry Cycle Time (s)
Unit | t | mm | mm | mm | mm | mm | mm | t | mm | s
JM88-MK6 | 88 | 340 | 720 | 360 x 360 | 380 | 125 | 120 | 3,4 | 100 | 1,7
JM128-MK6 | 128 | 380 | 830 | 410 x 410 | 450 | 150 | 120 | 3,4 | 125 | 1,8
JM168-MK6 | 168 | 450 | 970 | 470 x 470 | 520 | 170 | 140 | 4,2 | 125 | 1,9
JM208-MK6 | 208 | 510 | 1060 | 530 x 530 | 550 | 180 | 150 | 6,7 | 160 | 2,1
JM258-MK6 | 258 | 560 | 1140 | 580 x 580 | 580 | 190 | 150 | 6,7 | 160 | 2,4
JM328-MK6 | 328 | 660 | 1340 | 680 x 680 | 680 | 225 | 180 | 11,1 | 160 | 2,7
JM398-MK6 | 398 | 720 | 1450 | 730 x 730 | 730 | 250 | 215 | 11,1 | 160 | 3,2
JM468-MK6 | 468 | 820 | 1670 | 830 x 830 | 850 | 300 | 220 | 16,6 | 200 | 3,6
JM568-MK6 | 568 | 870 | 1750 | 860 x 860 | 880 | 350 | 250 | 16,6 | 200 | 3,7
JM668-MK6 | 668 | 920 | 1840 | 920 x 920 | 920 | 380 | 265 | 18,2 | 200 | 4,0

注射单元规格（表）
Model ID | Swept Volume (cm3) | Injection Weight (PS) (g) | Screw Diameter (mm) | Screw L/D Ratio (L/D)
Unit | cm3 | g | mm | L/D
JM88-MK6 | 136 / 183 / 238 | 124 / 167 / 216 | 31 / 36 / 41 | 24,4 / 21,0 / 18,4
JM128-MK6 | 209 / 271 / 341 | 190 / 246 / 310 | 36 / 41 / 46 | 23,9 / 21,0 / 18,7
JM168-MK6 | 304 / 382 / 488 | 276 / 348 / 444 | 41 / 46 / 52 | 23,6 / 21,0 / 18,6
JM208-MK6 | 432 / 552 / 735 | 393 / 502 / 669 | 46 / 52 / 60 | 23,7 / 21,0 / 18,2
JM258-MK6 | 432 / 552 / 735 | 393 / 502 / 669 | 46 / 52 / 60 | 23,7 / 21,0 / 18,2
JM328-MK6 | 947 / 1.181 / 1.480 | 862 / 1.075 / 1.347 | 60 / 67 / 75 | 23,5 / 21,0 / 18,8
JM398-MK6 | 1.322 / 1.657 / 2.029 | 1.203 / 1.508 / 1.846 | 67 / 75 / 83 | 23,5 / 21,0 / 19,0
JM468-MK6 | 1.833 / 2.245 / 2.640 | 1.668 / 2.043 / 2.403 | 75 / 83 / 90 | 23,2 / 21,0 / 19,4
JM568-MK6 | 1.833 / 2.245 / 2.640 | 1.668 / 2.043 / 2.403 | 75 / 83 / 90 | 23,2 / 21,0 / 19,4
JM668-MK6 | 2.300 / 2.704 / 3.206 | 2.093 / 2.460 / 2.917 | 83 / 90 / 98 | 23,9 / 22,0 / 20,2

选项与控制
集成 B&R PPC2200 控制器（为 MK6 定制）、闭环控制技术、15.6" 触摸 HMI、CAN-bus I/O、Industry 4.0 连接选项、OPC‑UA / Euromap 接口、数据保存与报表功能。可选项包括额外拉芯器、并列芯/顶针动作、Euromap 70/70.1、延长模高、模高自动润滑、摆杆系统无油衬套、双金属螺杆与筒、PET/PVC 螺杆功能、PVC/UPVC 注射单元、截断喷嘴、顺序注射、筒隔离、并列塑化、热流道 Euromap 14（最多16区）、飞行时顶出和飞行时拉芯。

特点 / 技术规格

• 产品系列：JetMaster MK6 (JM-MK6 系列)，型号 JM88 至 JM668。
• 驱动技术：SVP/3 伺服液压系统，相较旧式定量泵机最高可节能约 ~80%。
• 重复性：Precision HydraulicsTM 在关键轴上实现 0.05% 内的重复性。
• 锁模力范围：88 t — 668 t（视型号而定）。
• 注射：双交叉并联高压注射缸，注射压力约 21,000–36,000 PSI；注射量约 4 oz 至 109 oz，视型号与配置而定。
• 螺杆 L/D 与直径：各型号提供多种螺杆直径与 L/D 选项（详见注射单元表）。
• 标准与组件：Euromap 兼容接口；主要欧洲组件来自 Bosch Rexroth / Vickers（阀）、Eckerle（泵）、Gefran / Novotechnik（传感器）、Siemens/Schneider/Telemechanique/PILZ（电气）。
• 控制与自动化：B&R PPC2200 控制器、15.6" 多点触摸 HMI、CAN-bus I/O、Industry 4.0 与 OPC‑UA/Euromap 连接。
• 可用选项：拉芯器、截断喷嘴、专用螺杆/筒、热流道集成、顺序注射及大量与模具相关的定制选项。
