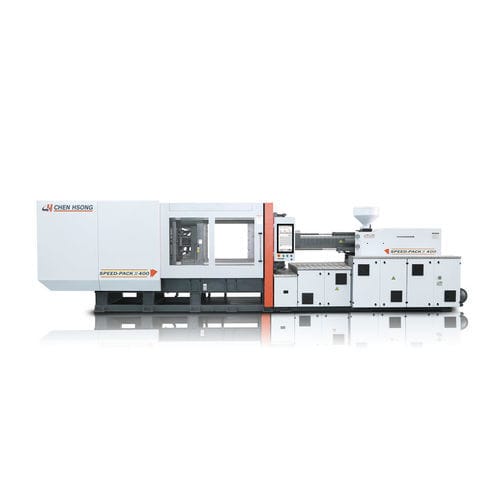

卧式注塑机 SPEED series

液压热熔塑料用于PET

概述
Speed & Speed Pack II 系列采用 Precision HydraulicsTM（日本研发）并配备先进的控制与仿真软件，最大限度减少不必要的压降，优化液压回路以满足高速注塑需求。

精密注射
在锁模、注射和顶出轴上采用高精度线性传感器，实现低压模具保护。平衡的双液压缸与线性导轨可降低摩擦，提供稳定的高精度注射控制。

锁模
可用锁模力范围：SPEED 系列 128–468 t；SPEED-PACK 系列 260–470 t。

Speed Pack 系列亮点

• 高精度：锁模采用线性传感器；平衡双缸与线性导轨降低摩擦并提高重复性。
• 高效伺服电机：可将能耗降低至约 80%，支持高精度与超低噪声运行。
• 无油石墨衬套：自润滑衬套无需润滑油—减少污染、磨损与成本。
• 优化注射单元：标准注射单元针对高速应用优化，提高注射速度与压力。

欧洲规格

• EUROMAP 标准：若适用，滑板孔位与顶出机构按 Euromap 标准（因滑板设计不同，孔位/顶出布置可能有所差异）。
• 标准欧洲元件：液压阀（Bosch Rexroth 或 Vickers）、液压泵（Eckerle）、线性传感器（Gefran 或 Novotechnik）、电气元件（Siemens、Schneider、Telemecanique、PILZ）。

控制与控制器

• B&R 闭环控制器：为高速应用与生产单元管理定制。
• 15.6" 触控 HMI：用户友好，便于工艺可视化。
• 基于 CAN-Bus 的 I/O：响应快速；I/O 隔离且可扩展以支持特殊选项与自动化。
• 数据保存与报表：通过优盘无限存储模具数据；提供生产、参数和报警的高级报告与日志。
• 工业 4.0 就绪：支持云服务并提供 OPC-UA 接口。

代表表 — 锁模（SPEED 系列）
Machine Model | Clamping Force (Max, t) | Opening Stroke (mm) | Maximum Daylight (mm) | Space Between Tie Bars (HxV, mm) | Max. Mould Thickness (mm) | Min. Mould Thickness (mm) | Ejector Stroke (mm) | Ejector Force (t) | Flange Position (mm)
SPEED 128 | 128 | 380 | 830 | 410 x 410 | 450 | 150 | 120 | 3,4 | 125
SPEED 168 | 168 | 450 | 970 | 470 x 470 | 520 | 170 | 140 | 4,2 | 125
SPEED 208 | 208 | 510 | 1.060 | 530 x 530 | 550 | 180 | 150 | 6,7 | 160
SPEED 258 | 258 | 560 | 1.140 | 580 x 580 | 580 | 190 | 150 | 6,7 | 160
SPEED 328 | 328 | 660 | 1.340 | 680 x 680 | 680 | 225 | 180 | 11,1 | 160
SPEED 398 | 398 | 720 | 1.450 | 730 x 730 | 730 | 250 | 215 | 11,1 | 160
SPEED 468 | 468 | 820 | 1.670 | 830 x 830 | 850 | 300 | 220 | 16,6 | 200

代表表 — 锁模（SPEED-PACK 系列）
Machine Model | Clamping Force (Max, t) | Opening Stroke (mm) | Maximum Daylight (mm) | Space Between Tie Bars (HxV, mm) | Max. Mould Thickness (mm) | Min. Mould Thickness (mm) | Ejector Stroke (mm) | Ejector Force (t) | Flange Position (mm)
SPEED-PACK 260 | 260 | 560 | 1.140 | 580 x 580 | 580 | 190 | 150 | 6,7 | 160
SPEED-PACK 330 | 330 | 660 | 1.340 | 670 x 670 | 680 | 225 | 130 | 11,1 | 160
SPEED-PACK 400 | 400 | 720 | 1.450 | 720 x 720 | 730 | 250 | 165 | 11,1 | 160
SPEED-PACK 470 | 470 | 820 | 1.670 | 830 x 830 | 850 | 300 | 170 | 16,6 | 170

代表表 — 注射单元（SPEED 系列）
Machine Model | Swept Volume (cm3) | Swept Volume (cm3) second col | Injection Weight (PS, g) | Injection Weight (PS, g) second col | Screw Diameter (mm) | Screw Diameter (mm) second col | Screw L/D Ratio | Injection Pressure (Max, kgf/cm2) | Injection Rate (PS, g/s) | Screw Rotation Speed (Max, rpm) | Screw Stroke (mm) | Nozzle contact force (t) | Nozzle Stroke (mm)
Unit | 136 / 183 | 124 / 167 | 31 | 36 | L/D 24,4 / 21,0 | 2.548 / 1.890 | 226 / 305 | 300 rpm | 180 mm | 4,2 t | 275 mm
SPEED 128 | 136 / 183 | 124 / 167 | 31 / 36 | 24,4 | 21,0 | 2.548 | 1.890 | 226 | 305 | 300 | 180 | 4,2 | 275
SPEED 168 | 209 / 271 | 190 / 246 | 36 / 41 | 23,9 | 21,0 | 2.451 | 1.890 | 305 | 396 | 300 | 205 | 4,2 | 290
SPEED 208 | 304 / 382 | 276 / 348 | 41 / 46 | 23,6 | 21,0 | 2.118 | 1.683 | 396 | 499 | 300 | 230 | 6,2 | 330
SPEED 258 | 304 / 382 | 276 / 348 | 41 / 46 | 23,6 | 21,0 | 2.119 | 1.683 | 396 | 499 | 300 | 230 | 6,2 | 330
SPEED 328 | 432 / 552 | 552 / 393 | 46 / 52 | 23,7 | 21,0 | 2.419 | 1.893 | 499 | 637 | 300 | 260 | 6,2 | 380
SPEED 398 | 947 / 1.181 | 1.181 / 862 | 60 / 67 | 23,5 | 21,0 | 1.867 | 1.497 | 848 | 1.058 | 300 | 335 | 9,1 | 440
SPEED 468 | 947 / 1.181 | 1.181 / 862 | 60 / 67 | 23,5 | 21,0 | 1.867 | 1.497 | 848 | 1.058 | 300 | 335 | 9,1 | 440

代表表 — 注射单元（SPEED-PACK 系列）
选定数值：SPEED-PACK 注射表参照 SPEED 系列数据，但各机型在排量、螺杆直径、L/D 比、注射速度/流量和行程上有具体差异，如上所示。

备注
规格如有变更，恕不另行通知。

技术规格

• 技术：Precision HydraulicsTM（日本研发）。
• 锁模范围：SPEED 128–468 t；SPEED-PACK 260–470 t。
• 注射单元：排量、注射量、螺杆直径、L/D 比、压力和流量随机型而异（见表）。
• 驱动/效率：高效伺服电机（最高可节能约 80%）。
• 衬套：无油石墨自润滑衬套。
• 控制：B&R 闭环控制器；15.6" 多点触控 HMI；CAN-Bus I/O；OPC-UA / 支持 Industry 4.0。
• 欧洲元件：Bosch Rexroth 或 Vickers 阀；Eckerle 泵；Gefran 或 Novotechnik 传感器；Siemens/Schneider/Telemecanique/PILZ 电气元件。
• 可选项：Euromap 接口、加高模具、保护杆、电动门、红外光栅、自动/手动润滑、额外抽芯/吹气、阀门门控、Industry 4.0 连接、液压旁路/过滤、油预热及其他可配置选项。
