零件零件支架 9-261-ESD-SET1

耗散型ESD万向球接头支架，用于重型部件或仪器的可靠、无级定位与快速夹持；设计为可螺丝固定于工作台，配有接地点和接地线。

主要特性

• 球接头快速释放，适用于重型部件，360°旋转并可无级锁定
• 螺丝固定底板（底板尺寸：150 x 106 mm）
• 连接螺纹：M12 x 1.5 x 20 mm；支撑面约 Ø 20 mm
• 倾角 ±45°；通过下部调节螺丝可调节球体预紧力
• 含schnorr垫圈和锁紧螺母
• 铸铝本体，黑色ESD粉末涂层，耗散型（10^7–10^8 Ω）
• 外形尺寸约 90 x 180 x 110 mm；重量约 900 g

适用范围

• 提供不同球径和保持力，轻微杠杆力即可实现无级固定且保持力高
• 底座选项：夹持（台虎钳）、固定螺丝底板或高性能磁铁
• 用于相机、显示器、传感器和测量仪器的快速夹持与精确对位
• 适用于仪器制造、模型制作、实验室、研究中心和高校
• 适合在悬空安装中维修电动滑板车、电动自行车和普通自行车
• 夹持固定适配台面最大厚度 80 mm；螺丝固定通过四个 Ø 9 mm 通孔连接

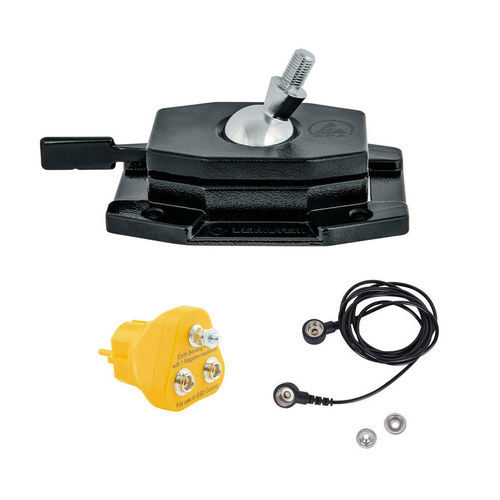

ESD 搬运套件内容

• 9-261 ESD 球接头底座 SPANNFIX（用于夹持，耗散型）
• 9-359-2 ESD 接地插头 2x10 mm 与 M5 接口
• 9-343-1 ESD 接地线 1 MΩ，1800 mm，带 2 个 10/10 mm 按扣

技术说明

• 连接螺纹：M12 x 1.5 mm（特殊螺纹）
• 最大扭矩（示例）：球 Ø 40 mm ≈ 24 Nm；球 Ø 60 mm ≈ 100 Nm
• 螺纹销高度处的保持力：球 Ø 40 mm ≈ 45 kg（≈441 N）；球 Ø 60 mm ≈ 140 kg（≈1,372 N）
• 底座可通过 10 mm 按扣连接到接地点
• 球体运动可通过下部调节螺丝从松到很紧进行调节
• 材料：铸铝部件粉末涂层（ESD），镀铬不锈钢部件
• ESD 耗散性：10^7–10^8 Ω — 适用于静电防护区（EPA）

技术规格

• 型号 / 货号：9-261-ESD-SET1
• 螺纹：M12 x 1.5 x 20 mm
• 支撑面：约 Ø 20 mm
• 倾角：±45°
• 螺丝固定底板：150 x 106 mm（4 × Ø 9 mm 通孔）
• 材料：铸铝（ESD 粉末涂层），镀铬钢件
• ESD 耗散性：10^7 – 10^8 Ω
• 外形尺寸约：90 × 180 × 110 mm
• 重量约：900 g
• 套件内容：9-261 SPANNFIX 球接头底座（ESD）、9-359-2 接地插头、9-343-1 接地线（1 MΩ，1800 mm）
