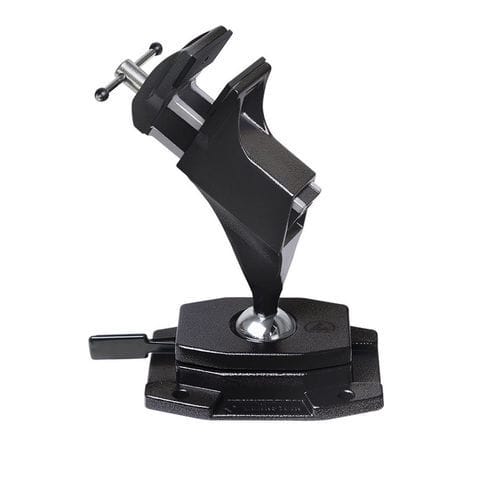

可换钳口夹钳 9-215-ESD

螺杆倾斜式接地型

产品说明
BERNSTEIN ESD 球形万向台钳 SPANNFIX 为耗散型，可旋转且可倾斜，专为静电防护区（EPA）的可靠夹持及拧固安装于工作台而设计。其关节头可连续调节，配备快释放和无级锁紧，便于将工件以人体工学方式定位。

主要特性

• 精密球体关节，360°可旋转，无级锁紧并带快拆功能
• 可拧固底座（底板占地尺寸：150 x 106 mm）
• 50 mm ESD 塑料夹口（带防滑）；可更换保护夹口（毛毡、皮革、软木、橡胶）
• 夹持宽度 70 mm；夹持深度 38 mm；夹持力 1470 N
• 倾斜角度 +/- 45°；上部可朝任意方向倾斜
• 铸铝结构，黑色 ESD 粉末喷涂（耗散电阻：10^7～10^8 欧姆）
• 外形尺寸约 220 x 180 x 115 mm；重量约 1310 g
• 备件夹口：货号 9-900-E50-ESD（成对）

适用领域
轻按杠杆即可使被夹工件在宽范围内无级调整到合适的工作姿态，从而改善立式作业的符合人体工学的工作姿势，适用于钻孔、锯切、打磨、铣削和切割等作业。可更换夹口和棱柱形或涂层夹口可用于夹持管件和精密零件。拧固式底座适用于厚度最大 80 mm 的桌面或工作台，通过四个 Ø9 mm 的通孔固定。亦可使用高性能磁体实现快速可拆的固定。

技术说明
最大扭矩：球体 Ø40 mm 约 24 Nm；球体 Ø60 mm 约 100 Nm。拧固底板尺寸：150 x 106 mm，4 x Ø9 mm 通孔。ESD 型为耗散型（10^7～10^8 欧姆），适用于 EPA（静电防护区）。可通过 10 mm 按钮将底座部件接地。铸铝件为粉末涂层；钢件镀铬，防锈。球体下座的调节螺钉可实现球体活动度从松到非常紧的微调。保持力可能随应用和环境条件而变化。

特性 / 技术参数

• 型号/货号：9-215-ESD
• 旋转（球体关节）：360°
• 倾斜范围：+/- 45°
• 夹持宽度：70 mm
• 夹持深度：38 mm
• 夹持力：1470 N
• 夹口：50 mm ESD 塑料（带防滑）
• 备件夹口：9-900-E50-ESD（成对）
• 底板占地尺寸：150 x 106 mm
• 底座通孔：4 x Ø9 mm
• 耗散电阻（ESD 版本）：10^7～10^8 欧姆
• 最大扭矩：Ø40 mm ≈ 24 Nm；Ø60 mm ≈ 100 Nm
• 最大可拧固桌面/工作台厚度：最多 80 mm
• 接地连接：10 mm 按钮
• 材料/表面：铸铝，黑色 ESD 粉末涂层；镀铬钢件
• 外形尺寸（约）：220 x 180 x 115 mm
• 重量（约）：1310 g
