零件零件支架 9-270-ESD

SPANNFIX VARIO（ESD）是带有无级可调球形关节和快速夹紧机构的静电耗散型PCB支架，设计用于在焊接和装配过程中安全夹持与定位印刷电路板。

主要特性

• 精密球形关节可360°旋转；无级锁定并带快速释放（Made in Germany）
• 带快速转向装置和适配板的稳定装配框架
• 为敏感电路板设计的弹簧以及用于更大倾斜角的角度适配器
• PCB夹持范围可调：25 mm 至 270 mm
• 适用于最大台面厚度 80 mm 的工作台夹持
• 倾斜角 ±45°
• 附带 ESD 接地线（1 MΩ，长 1.8 m），可连接至接地连接点
• 材料：钢、塑料、铸铝（ESD 粉末涂层，黑色）；表面电阻率 10^7 至 10^8 Ω（耗散型）
• 尺寸约 410 × 300 × 240 mm；重量 1560 g

适用范围
SPANNFIX VARIO 用于夹持长度最多 270 mm 的 PCB/电路板。可无级调节的球形关节可在各方向定位并牢固夹持电路板，便于快速翻转，并在焊接、装配和检验时作为第三只手使用，适用于 ESD 保护区。

技术描述

• 连接螺纹：M12 × 1.5 mm（特殊螺纹）；可提供适配器
• 最大扭矩：球 Ø 40 mm ≈ 24 Nm；球 Ø 60 mm ≈ 100 Nm
• 球在螺纹销高度处的保持力：球 Ø 40 mm ≈ 45 kg（441 N）；球 Ø 60 mm ≈ 140 kg（1,372 N）。脱脂球体后夹持力可能增加。
• 夹紧底座：最大台面厚度 80 mm
• 螺栓底座：4 × 9 mm 通孔
• 磁性底座（可选）：水平保持力约 32 kg，垂直约 15 kg（磁体无盖）
• ESD 型号：表面电阻率 10^7 至 10^8 Ω — 适用于静电防护区（EPA）
• 铸铝部件粉末涂层；钢制部件镀铬，防锈
• 注意：对于与安全相关的应用，如不了解具体使用情况无法保证保持力；在不同物理条件下性能可能会有所不同。

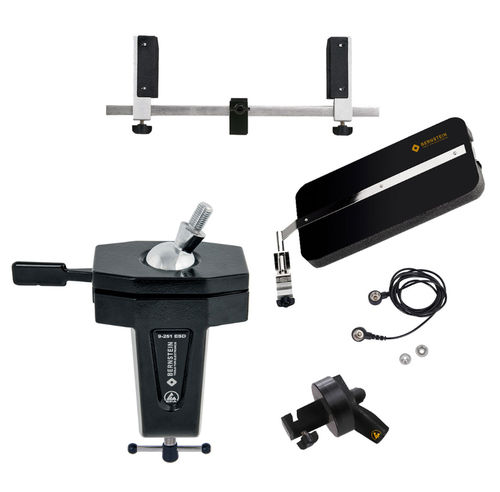

包装内容（包含部件）

• 9-251 ESD 球形关节底座 SPANNFIX（夹持用，螺纹销 20 mm）
• 9-253 ESD PCB 支架（用于螺丝安装，M12 × 1.5）
• 9-256 ESD PCB 夹盖
• 9-257 ESD 快速转向装置（用于 PCB 支架）
• 9-343-1 ESD 接地线 1 MΩ，1800 mm，2 个按扣 10/10 mm

特性 / 技术规格

• 产品编号：9-270-ESD
• 商品名称 / 型号：SPANNFIX VARIO
• PCB 夹持范围：25 mm – 270 mm
• 最大夹持台面厚度：80 mm
• 倾斜角：±45°
• 材料：钢、塑料、铸铝（ESD 粉末涂层）
• 表面电阻率：耗散型 10^7 – 10^8 Ω
• 附带接地线：1 MΩ，长度 1.8 m（2 个按扣 10/10 mm）
• 尺寸（约）：410 × 300 × 240 mm
• 重量：1560 g
• 连接螺纹：M12 × 1.5 mm（特殊螺纹）
• 球体特性：Ø 40 mm（扭矩 ≈ 24 Nm；保持力 ≈ 45 kg）、Ø 60 mm（扭矩 ≈ 100 Nm；保持力 ≈ 140 kg）
• 螺栓底座：4 × 9 mm 通孔；可选磁性底座保持力：水平 32 kg / 垂直 15 kg
