机器夹钳 9-215-ESD-SET1

可换钳口螺杆倾斜式

产品概述

ESD 球形关节台钳 SPANNFIX，用于螺栓固定在工作台上。耗散型设计（10^7–10^8 Ω），带接地连接点和接地线（1 MΩ，1800 mm）。关节头可连续调节，360° 可旋转，±45° 可倾斜，便于人体工学定位并在精密作业中实现可靠夹紧。

主要特性

• 精密球形关节，360° 可旋转，微动锁定快速夹紧；产品产地：Made in Germany
• 适用于螺栓固定于工作台（螺栓底板尺寸：150 x 106 mm）
• 50 mm ESD 塑料钳口，带防滑（可更换）
• 夹持宽度 70 mm；夹持深度 38 mm；夹持力 1470 N
• 倾斜角 ±45°
• 备件钳口：货号 9-900-E50-ESD（成对）
• 铸铝件黑色 ESD 粉末涂层；耗散性 10^7–10^8 Ω
• 尺寸约 220 x 180 x 115 mm；重量约 1400 g

适用范围

轻按操作杆即可将夹持工件连续调整到任意合适的工作位置。可调工作高度有助于站立作业时保持符合人体工程学的姿势（钻孔、锯切、研磨、铣削、切割等）。可更换钳口：小台钳用 50 mm 塑料钳口，大台钳用 100 mm 钢制钳口。防护钳口可选毡、皮、软木和橡胶涂层以避免划痕。提供用于夹持管件的棱形钳口及 50–150 mm 的钳口宽度范围。螺栓固定适用于台面厚度最大 80 mm 的工作台，通过四个 Ø9 mm 的通孔固定。高性能磁铁支持快速更换固定件。

技术说明

最大扭矩：球体 Ø 40 mm 约 24 Nm；球体 Ø 60 mm 约 100 Nm。螺栓底板尺寸 150 x 106 mm，4 x Ø9 mm 通孔。ESD 版本为耗散型（10^7–10^8 Ω），适用于 EPA（静电保护区）。底座部分可通过 10 mm 按钮连接到接地点。铸铝部件为粉末喷涂；钢制部件镀铬防锈。球体下部的调节螺钉可将球体活动度从松到很紧调节。夹持力会因具体应用和条件而异。

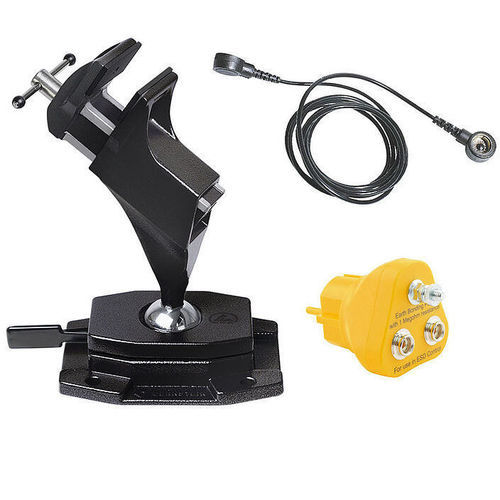

包装清单

• 9-215 ESD 球形关节台钳 SPANNFIX（螺栓固定），耗散型
• 9-359-2 ESD 接地插头 2x10 mm 与 M5 接口
• 9-343-1 ESD 接地线 1 MΩ，1800 mm，2 个按扣 10/10 mm

技术规格

• 物料编码（产品套装）：9-215-ESD-SET1
• 型号名称：SPANNFIX
• 可旋转：360°；倾斜：±45°
• 夹持宽度：70 mm；夹持深度：38 mm；夹持力：1470 N
• 钳口：50 mm ESD 塑料钳口（可更换）；备件钳口 9-900-E50-ESD
• 材质/表面：铸铝，黑色 ESD 粉末涂层；钢件镀铬
• ESD 耗散电阻：10^7 – 10^8 Ω
• 底板（螺栓固定）：150 x 106 mm；通孔 4 x Ø9 mm
• 尺寸（约）：220 x 180 x 115 mm；重量（约）：1400 g
• 接地：随附接地插头和接地线（见包装清单）
