机械夹紧组合 9-250-ESD

磁性卧式垂直

SPANNFIX VARIO 9-250-ESD 是一款精密的 ESD 安全球形关节组合，用于夹持和固定印刷电路板（PCB）及电缆。产品带可互换头部件和可无级锁定的 360° 球形关节，便于灵活定位。

主要特性

• 精密 360° 球形关节，可无级锁定并带快拆机构
• 含螺纹头、坚固的电路板夹具及通用夹板，便于多种安装
• 为敏感电路板配备弹簧，另配角度适配器以增加倾斜角
• 电路板夹具可调范围 25 mm 至 270 mm，确保定位稳定
• 适用于夹持厚度达 80 mm 的工作台；倾斜角 ±45°
• 随附 ESD 接地线（1 MOhm，1.8 m）

适用范围
SPANNFIX VARIO 9-250-ESD 作为 PCB 与小型组件的多用途固定与夹持装置。可互换的头部件便于快速更换和重设。典型应用包括在焊接、装配和检验中作为第三只手，安全且符合 ESD 要求地固定最长 270 mm 的电路板。

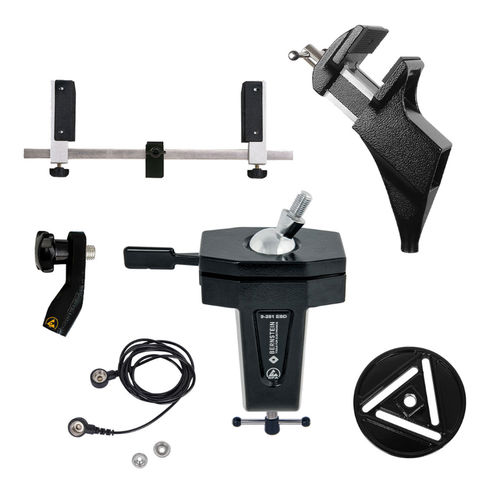

包装内容

• 9-251 ESD 球形关节底座 SPANNFIX（夹持用，螺纹芯 20 mm）
• 9-252 ESD 可拧装头 SPANNFIX（M12x1.5）
• 9-253 ESD 电路板夹 SPANNFIX（可拧装，M12x1.5）
• 9-254 ESD 通用拧装板 SPANNFIX（M12x1.5）
• 9-255 ESD 角度适配器 SPANNFIX（可拧装，M12x1.5）
• 9-343-1 ESD 接地线 1 MOhm，1800 mm，2 个压扣 10/10 mm

技术说明
产品采用特殊连接螺纹 M12 x 1.5。最大扭矩与保持力随球径变化：球 Ø 40 mm — 最大扭矩 ≈ 24 Nm，螺纹芯高度处保持力 ≈ 45 kg（441 N）；球 Ø 60 mm — 最大扭矩 ≈ 100 Nm，保持力 ≈ 140 kg（1,372 N）。磁性底座保持力（无盖磁铁）：水平 32 kg；垂直 15 kg。ESD 版本为耗散性（10^7–10^8 ohm），适用于静电保护区（EPA）。底座部件可通过 10 mm 按扣接地。铸铝部件为粉末涂层；钢制部件镀铬防锈。注意：实际保持力可能随应用和环境条件而变化。

技术规格

• 型号：9-250-ESD
• 电路板夹可调范围：25 mm – 270 mm
• 最大工作台/夹持厚度：80 mm
• 倾斜角：±45°
• 连接螺纹：M12 x 1.5（特殊螺纹）
• 球径与保持力：Ø 40 mm ≈ 45 kg（441 N）；Ø 60 mm ≈ 140 kg（1,372 N）
• 最大扭矩：球 Ø 40 mm ≈ 24 Nm；球 Ø 60 mm ≈ 100 Nm
• 磁性底座保持力（无盖磁铁）：水平 32 kg / 垂直 15 kg
• ESD 电阻（耗散性）：10^7 – 10^8 ohm
• 接地线（随附）：1 MOhm，长度 1.8 m（2 个压扣 10/10 mm）
• 材料与表面处理：铸铝（ESD 黑色粉末涂层）、钢（镀铬）、塑料
• 外形尺寸 约：310 x 170 x 75 mm
• 重量 约：2100 g
