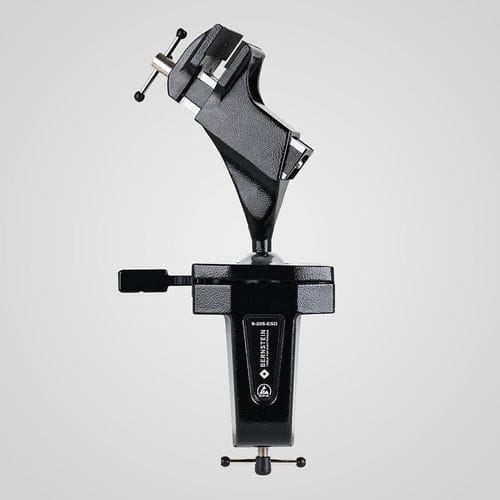

机器夹钳 9-205-ESD

可换钳口倾斜式接地型

9-205-ESD SPANNFIX 是一款用于台式夹持的 ESD 安全球型万向虎钳。其具有 360° 可旋转且无级锁定的关节以及适用于静电保护区的耗散表面。采用铸铝结构并进行 ESD 粉末涂层处理，配有可更换的夹爪以固定敏感工件。

主要特性

• 精密球形关节，360° 可旋转并可无级锁定的快速释放；优质产品 Made in Germany
• 用于夹持工作台（台面厚度最大 80 mm）
• 50 mm ESD 塑料夹爪，带防滑（可更换）
• 夹持宽度 70 mm，夹持深度 38 mm，夹持力 1470 N
• 倾斜角 ±45°；旋转 360°
• 备用夹爪：货号 9-900-E50-ESD（1 对）
• 铸铝配黑色 ESD 粉末涂层；耗散电阻 10^7–10^8 Ω
• 尺寸约 310 × 170 × 75 mm；重量约 1450 g

适用范围
轻微的杠杆压力即可将被夹工件无级调节到所需的工作位置。可单独调节工作高度，有利于站立作业时保持符合人体工学的姿势（钻孔、锯切、打磨、铣削、切割等）。可更换夹爪：小型虎钳用 50 mm ESD 塑料夹爪，大型虎钳用 100 mm 钢制夹爪。保护夹爪有毛毡、皮革、软木和橡胶等涂层可选。带铝制棱镜的夹爪适用于夹持管材。螺钉固定式虎钳适用于最大台面厚度 80 mm，可通过四个 Ø9 mm 通孔安装到工作台、桌子和底板上。

技术说明
最大扭矩：球体 Ø 40 mm ≈ 24 Nm，球体 Ø 60 mm ≈ 100 Nm。ESD 型号为耗散型（10^7–10^8 Ω），适用于 EPA。脚部可以通过 10 mm 按钮接地。铸铝件为粉末涂层；钢件为镀铬防锈。球体下座的调节螺钉可将球体运动调整为松到非常紧。夹持力可能随应用和工况而变化。

规格

• 型号 / 货号：9-205-ESD
• 商品名：SPANNFIX
• 夹持方式：螺丝固定虎钳，适用于台面厚度最高 80 mm；4 × Ø9 mm 通孔用于安装
• 夹爪：50 mm ESD 塑料（带防滑）；备用夹爪货号 9-900-E50-ESD（1 对）
• 夹持宽度：70 mm
• 夹持深度：38 mm
• 夹持力：1470 N
• 倾斜 / 旋转：倾斜 ±45°；旋转 360°
• 最大扭矩：Ø 40 mm ≈ 24 Nm；Ø 60 mm ≈ 100 Nm
• 材质与表面：铸铝，黑色 ESD 粉末涂层（耗散 10^7–10^8 Ω）；镀铬钢件
• 尺寸：约 310 × 170 × 75 mm
• 重量：约 1450 g
• ESD 适用性：耗散型，适用于 ESD 工作区（EPA）
