台式夹钳 9-205-ESD-SET1

螺杆可换钳口挠性

一套耗散型 ESD 球形万向虎钳，专为在防静电区内实现精确且灵活的夹持而设计。虎钳具有可连续调节的万向头，可实现360°旋转与无级锁定，并配有接地连接点和 ESD 接地配件。

主要特性

• 精密球形万向节，360°可旋转，带无级快速锁定
• 德国制造
• 采用耗散型粉末涂层的 ESD 设计
• 可更换虎口：塑料和钢制选项；可选保护虎口（毛毡、皮革、软木、橡胶）
• 适用于夹紧在工作台上（通过四个9 mm通孔进行螺丝固定）

适用范围
施以轻微杠杆压力即可将夹持工件无级调整到任何合适的工作位置。可单独调节工作高度以获得站立作业的符合人体工学的工作姿势（钻孔、锯切、研磨、铣削、切割等）。可更换虎口包括小虎钳用50 mm塑料ESD虎口和大虎钳用100 mm钢制虎口。铝制三棱虎口适用于夹紧管件。夹紧固定适用于最大台面厚度为80 mm 的工作台，并可通过四个9 mm通孔与工作台、桌面或底板连接。

技术说明
最大扭矩（示例）：球 Ø 40 mm 约 24 Nm；球 Ø 60 mm 约 100 Nm。夹紧底座适用于台面厚度最高 80 mm。ESD 版本为耗散型（10^7 至 10^8 ohm），适用于静电保护区（EPA）。底部组件可通过 10 mm 按钮连接到接地点。铸铝部件为粉末涂层；钢制部件电镀铬且耐锈蚀。球体运动可通过球下座的调节螺钉从松到非常紧进行调节。实际夹持力取决于应用和条件，可能与实验室测试结果不同。

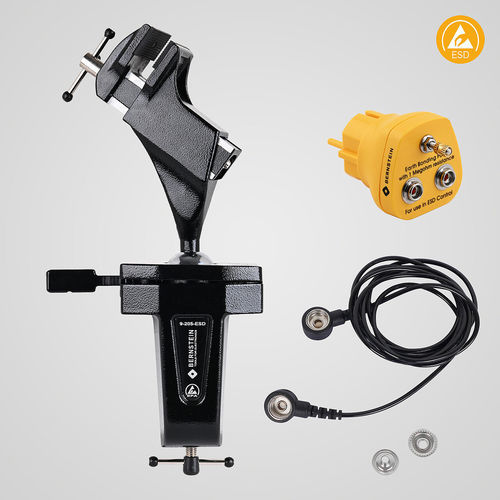

套件内容

• 9-205 ESD 球形万向虎钳 SPANNFIX 用于夹持，耗散型
• 9-359-2 ESD 接地插头 2x10 mm 与 M5 接口
• 9-343-1 ESD 接地线 1 MΩ，1800 mm，带 2 个按扣 10/10 mm

技术规格

• 型号 / 货号：9-205-ESD-SET1
• 夹持宽度：70 mm
• 夹持深度：38 mm
• 夹持力：1470 N
• 虎口尺寸：小虎钳 50 mm 塑料 ESD 虎口（带防滑）；大虎钳 100 mm 钢制虎口（可互换）
• 材料：铸铝（黑色 ESD 粉末涂层），钢制部件电镀铬
• ESD 电阻（耗散型）：10^7 至 10^8 ohm
• 尺寸（约）：310 x 170 x 75 mm
• 重量（约）：1550 g
• 旋转：360° 连续
• 倾角：+/- 45°
• 最大夹台厚度：80 mm
• 最大扭矩示例：Ø40 mm ≈ 24 Nm，Ø60 mm ≈ 100 Nm
• 备件：虎口 件号 9-900-E50-ESD（成对）
