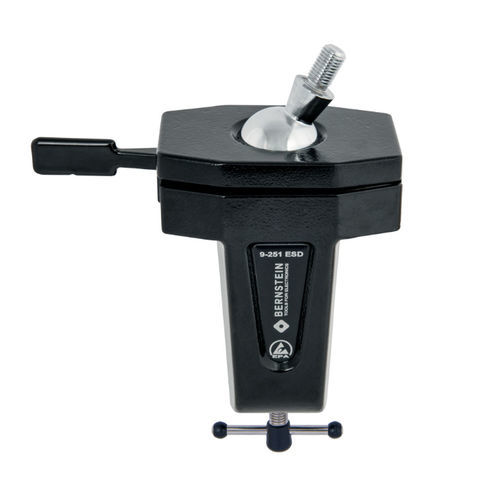

零件零件支架 9-251-ESD

ESD 球形万向底座，专为在 ESD 保护工作区对仪器、相机、传感器及其他组件进行可靠可调的固定与快速夹持而设计。产品提供 360° 旋转、无级锁定，并采用适用于 EPA/ESD 工作区的耗散性表面涂层。

主要特性

• 球体快拆夹持，适用于较重部件，360° 可旋转、无级可调；德国制造质量
• 用于夹持于工作台（最大台板厚度 80 mm）
• 螺纹销 M12 x 1.5 x 20 mm
• 支撑面约 Ø 20 mm
• 倾斜角 ±45°
• 含：Schnorr 垫圈和锁紧螺母（用于螺纹的锁紧螺母）
• 压铸铝，黑色 ESD 粉末涂层，耗散值约 10^7 至 10^8 ohm
• 尺寸约 220 x 170 x 75 mm
• 重量约 940 g

适用范围
球形万向支架提供不同球径以满足不同的保持力要求。轻按杆操作即可实现无级固定并获得较高的夹持力。固定方式包括夹持式（适用于台板厚度最多 80 mm）、螺栓固定式（4 个 Ø9 mm 贯通孔）或用于快速位置切换的高性能磁铁底座。典型用途：相机、显示器、传感器或测量仪器的对准与固定；仪器和模型制作；电动滑板车/电动自行车/自行车的维修；实验室、科研机构和大学。可以通过螺纹销在球体上拧装各种适配器和延长件。

技术说明
连接螺纹：M12 x 1.5 mm（特殊螺纹）。最大扭矩示例：球体 Ø 40 mm 约 24 Nm；球体 Ø 60 mm 约 100 Nm。螺纹销高度处的保持力示例：球体 Ø 40 mm 约 45 kg（441 N）；球体 Ø 60 mm 约 140 kg（1,372 N）。夹持底座适用于台板厚度最多 80 mm。ESD 版本为耗散型（10^7 至 10^8 ohm），可用于 EPA。压铸铝件为粉末涂层；钢件镀铬防腐。球体下座的调节螺钉可将球体活动度从松到非常紧进行调节。对于安全相关部件，保持力取决于具体应用条件，可能与实验室数据存在差异。

一般信息
产品开发持续进行优化和改进。

规格 / 技术参数

• 型号 / 名称：9-251-ESD
• 螺纹销：M12 x 1.5 x 20 mm
• 支撑面：约 Ø 20 mm
• 倾斜角：±45°
• 夹持能力（台板厚度）：最大 80 mm
• 材料与表面：压铸铝（黑色 ESD 粉末涂层）、镀铬钢件
• ESD 耗散值：约 10^7 至 10^8 ohm（耗散型）
• 尺寸（约）：220 x 170 x 75 mm
• 重量（约）：940 g
• 随机附件：Schnorr 垫圈和锁紧螺母（用于螺纹）
• 保持力示例：球体 Ø 40 mm ≈ 45 kg（441 N）；球体 Ø 60 mm ≈ 140 kg（1,372 N）
• 最大扭矩示例：球体 Ø 40 mm ≈ 24 Nm；球体 Ø 60 mm ≈ 100 Nm
