SPANNFIX VARIO ESD PCB 夹具（9-240-ESD）是一款用于最大 270 mm 印制电路板的多功能夹持与固定装置，配备可 360° 旋转的精密球形接头及 ESD 安全部件。

主要特性

• 精密球形接头 360° 可旋转，带无级可锁定的快速释放（Made in Germany）
• 带可调节、可旋转夹持器的稳定装配框架
• 用于敏感电路板的弹簧和用于更大倾斜角的角度适配器
• PCB 夹持范围：25 mm 至 270 mm 可调
• 适用于最大桌板厚度 80 mm 的工作台夹持
• 倾斜角 ±45°
• 含 ESD 接地线 1 MOhm，长度 1.8 m，用于连接接地点
• 材料：钢、塑料、黑色 ESD 粉末涂层的铸铝；耗散性 10^7 至 10^8 ohm
• 尺寸约 360 x 280 x 180 mm；重量 1330 g

适用范围
SPANNFIX VARIO 可用于夹持长度达 270 mm 的 PCB/电路板。无级可调球体可在所有方向上定位并可靠固定，便于快速翻转电路板，是焊接与装配时的有用“第三只手”。

技术说明
连接螺纹：M12 x 1.5 mm（特殊螺纹）。最大扭矩和保持力取决于球体直径：球 Ø 40 mm 约 24 Nm（在螺纹销高度的保持力≈45 kg / 441 N）；球 Ø 60 mm 约 100 Nm（保持力≈140 kg / 1,372 N）。夹具底座：最大桌板厚度 80 mm。螺丝底座：4 x 9 mm 通孔。磁性底座保持力：水平 32 kg，垂直 15 kg（磁体无盖）。ESD 版本为耗散性（10^7 至 10^8 ohm），适用于 EPA / ESD 工作区。底座部分可通过 10 mm 按扣连接至接地点。铸铝件经过粉末喷涂；钢件镀铬并防锈。注：在最佳测试条件下测得的保持力可能因具体应用而异。

包装内容

• 9-251 ESD 球形接头底座 SPANNFIX（用于重新连接，螺纹端 20 mm）
• 9-253 ESD 电路板夹持器，螺丝安装（M12 x 1.5）
• 9-255 ESD SPANNFIX 角度适配器，螺丝安装（M12 x 1.5）

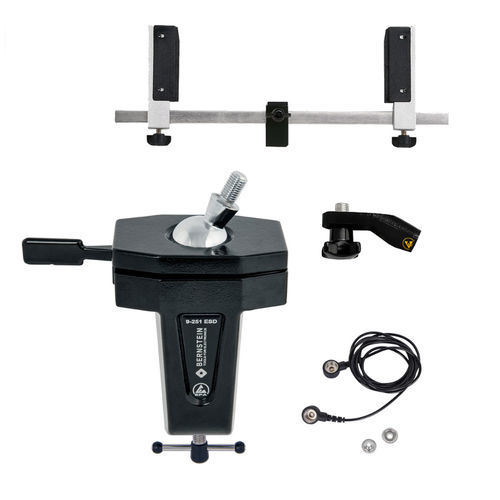

• 9-343-1 ESD 接地线 1 MOhm，1800 mm，2 个压扣 10/10 mm

技术参数

• 货号：9-240-ESD
• 型号：SPANNFIX VARIO
• PCB 夹持范围：25 mm 至 270 mm
• 最大可夹持桌板厚度：80 mm
• 倾斜角：±45°
• 接地线：1 MOhm，长度 1.8 m（1800 mm）
• ESD 表面电阻：耗散性 10^7 至 10^8 ohm
• 材料：铸铝（ESD 黑色粉末涂层）、钢（镀铬）、塑料
• 尺寸（约）：360 x 280 x 180 mm
• 重量：1330 g
• 连接螺纹：M12 x 1.5 mm
• 球 Ø 40 mm：最大扭矩 ≈ 24 Nm；保持力 ≈ 45 kg（441 N）
• 球 Ø 60 mm：最大扭矩 ≈ 100 Nm；保持力 ≈ 140 kg（1,372 N）
• 螺丝底座：4 x 9 mm 通孔
• 磁性底座保持力：32 kg（水平），15 kg（垂直）
