产品概述

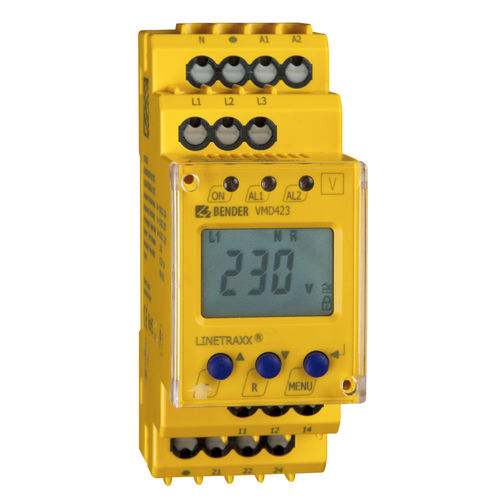

LINETRAXX® VMD423 系列为三相电压与频率监测继电器，用于监控分布式发电系统（>30 kW）并入公共电网的馈入点。可在低压侧直接测量，或在中压馈入点通过电压互感器（100 V）测量。设备可检测欠压/过压、低频/过频、不对称、缺相及相序异常。当达到设定阈值时，报警继电器在 ≤ 80 ms 内动作；过电压按最近 10 分钟的平均值判定。VMD423 为独立供电；VMD423H 从被监测系统供电。

合规证书

• DIN V VDE V 0126-1-1:2006-02（适用国家）
• EN 50438:2007（如适用）
• 国家批准：C10/11（比利时）、ENEL 指南等

主要特性

• 型号：VMD423（独立供电）；VMD423H（由被监测系统供电）
• 监测：欠压、过压（10 分钟平均）、低频、过频，适用于 3(N)AC 0…500 V
• 支持不对称、缺相、相序监测
• 可调的启动延时、响应延时、释放延时及切换迟滞
• r.m.s. 值测量（AC+DC），多功能 LC 数显
• 两个独立报警继电器（各一转换触点）；可选择常闭或常开及故障记忆行为
• LED 指示：电源、报警1、报警2；内部 Test/Reset 按钮
• 设置密码保护；可封闭透明盖；连续自检
• 接线端子为推拉式或螺丝式（视型号）；两模块 36 mm 外壳；符合 RoHS

应用

• 监控自发电系统与公共低压网络并联运行时的自动切换点
• 符合 DIN V VDE V 0126-1-1、EN 50438 及相关国家规范的并网要求
• 适用于光伏、分布式热电联产（CHP）、风电、水电等发电场景

变体
Type | Supply voltage U_S* | Nominal system voltage U_n* | Response value | Art. No.
VMD423-D-1 | DC 9,6…94 V / AC 16…72 V, 15…460 Hz | 3(N)AC 0…500 V, 40…65 Hz | AC 10…500 V | B73010020 / B93010020
VMD423-D-2 | DC 70…300 V / AC 70…300 V, 15…460 Hz | 3(N)AC 0…500 V, 40…65 Hz | AC 10…500 V | B73010021 / B93010021
VMD423H-D-3 | 由被监视系统供电 (U_n) | 3(N)AC 0…500 V, 40…65 Hz | AC 70…500 V | B73010022 / B93010022
(* 绝对值。B7… = 推拉式端子 / B9… = 螺丝端子)

可选附件
Type | Art. No.
Mounting clip for screw mounting (one piece per device) | B98060008
Mounting frame XM420 | B990994

下载（摘要）

• 合格声明与证书
• 数据表、使用手册与快速入门指南
• 招标文本及 UKCA/CE 声明

技术规格

• 测量量：三相电压（r.m.s.）、频率、不对称、相序、缺相
• 电压测量范围：AC 0…500 V
• 频率范围：40…65 Hz
• 过电压检测：以最近 10 分钟平均值判定；达到阈值时继电器响应 ≤ 80 ms
• 输出：两个独立报警继电器（转换触点）
• 用户功能：可调延时与迟滞；密码保护；Test/Reset
• 指示：LC 显示、LED；触发值记忆
• 接线：推拉式或螺丝端子；外壳：2 模块 36 mm
• 合规：RoHS 及适用国家证书
