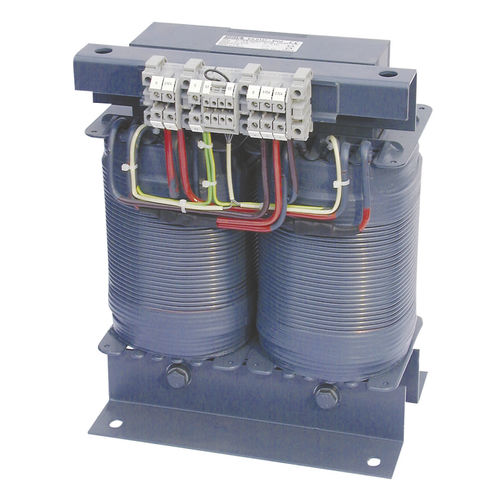

隔离变压器 ES710 series

封装用于防护医疗

概述

• 用于医疗 IT 系统的单相隔离变压器
• 内置温度传感器（DIN 44081，120 °C）
• 静电屏蔽/屏蔽绕组，屏蔽引出端绝缘
• 绝缘安装角以保证隔离安装
• 提供节能型和完全封装的 SK2 版本

总体描述
ES710 系列具备加强绝缘，满足 DIN EN IEC 61558-1 与 DIN EN IEC 61558-2-15 的要求，并符合 IEC 60364-7-710 / DIN VDE 0100-710 用于医疗场所的 IT 系统要求。绕组为电气隔离。为减少电气干扰，初级与次级绕组之间设置静电屏蔽；屏蔽引出端接至绝缘端子以便连接等电位。固定支架与铁芯隔离以保证隔离安装。可水平或垂直安装。完整树脂浸渍提供防腐保护。适用于干燥场所。完全封装的 SK2 型号提供保护等级 II。

特性

• 内置温度传感器，符合 DIN 44081（120 °C）
• 带绝缘连接端子的屏蔽绕组
• 绝缘安装角
• 防护等级：IP00（开式）或 IP23（带外壳）
• 保护等级：I 类（封装 SK2 可选为 II 类）
• 加强绝缘；温度等级 t40/B；UL 绝缘等级 F
• 接线方式：螺丝端子
• 噪声等级 < 35 dB(A)（空载及额定负载）
• 向量组：IiO
• 冲击电流（GL 版本） < 5 × I_n（参考值）
• 多种 ES710 型号可带 VDE ENEC 认证

型号与变体（部分列示 - 每行以换行显示）
Type | A | B | C | D | E | F | G | Cu weight | Weight | Art. No.
ES710/3150-GL | 240 mm | 230 mm | 325 mm | 200 mm | 180 mm | 145 mm | 11x28 mm | 15 kg | 49 kg | B92090001
ES710/4000-GL | 280 mm | 200 mm | 370 mm | 240 mm | 150 mm | 115 mm | 11x28 mm | 24 kg | 59 kg | B92090002
ES710/5000-GL | 280 mm | 210 mm | 370 mm | 240 mm | 160 mm | 125 mm | 11x28 mm | 25 kg | 61 kg | B92090003
ES710/6300-GL | 280 mm | 225 mm | 370 mm | 240 mm | 175 mm | 140 mm | 11x28 mm | 26 kg | 65 kg | B92090004
ES710/8000-GL | 280 mm | 240 mm | 370 mm | 240 mm | 190 mm | 155 mm | 11x28 mm | 27 kg | 74 kg | B92090005
ES710/10000-GL | 280 mm | 255 mm | 370 mm | 240 mm | 205 mm | 170 mm | 11x28 mm | 33 kg | 85 kg | B92090006
（页面包含更多型号及其尺寸、重量和物料号，以上为示例行）

技术规格

• 标准：DIN EN IEC 61558-1，DIN EN IEC 61558-2-15
• 医疗 IT 合规：IEC 60364-7-710 / DIN VDE 0100-710
• 绕组电气隔离并配静电屏蔽（屏蔽引出至绝缘等电位端子）
• 安装方式：水平或垂直
• 防腐处理：完整树脂浸渍
• 适用环境：干燥场所
