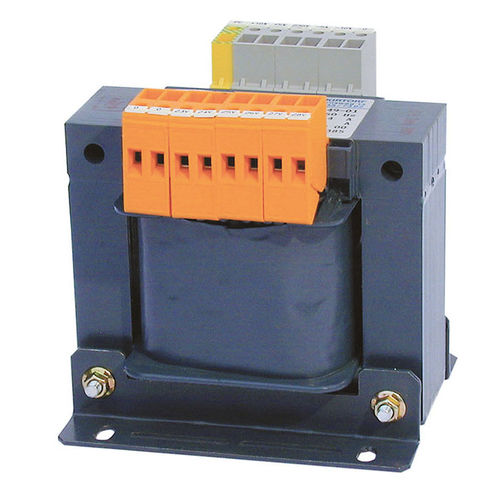

隔离变压器 ESL0107 series

干式用于照明单相

概述

• 用于手术室照明灯的单相隔离变压器
• 一次侧和二次侧设有细跨步电压调整抽头
• 设有静电屏蔽并引出至绝缘端子以便接入等电位连接
• 绕组电气隔离且加强绝缘，符合 IEC 61558-2-6 / DIN EN 61558-2-6 要求
• 绝缘安装支架、整体树脂浸渍以防腐蚀
• 为干燥场所设计的开式结构（防护等级 IP 00）

适用
ESL0107 系列用于满足二类场所（手术室）照明灯的供电要求。一次侧和二次侧的抽头允许对电压进行精细调整以适配灯具的供电需求。加强绝缘和绕组的电气隔离有助于医疗环境的安全性。静电屏蔽可降低电磁干扰，屏蔽导线引至绝缘端子以便连接等电位。

主要特性

• 屏蔽绕组引出以便外部等电位连接
• 绝缘安装角以实现隔离安装
• 防护等级：IP 00（开式结构）
• 加强绝缘；绝缘等级分类：ta 40/E
• 接线方式：螺钉端子
• 向量组：IiO
• 整体树脂浸渍以防腐蚀
• 一次/二次侧细跨步抽头用于电压微调

变体（型号 / 物料号）
Type | Art. No.
ESL0107/120 | B924632
ESL0107/160 | B924633
ESL0107/280 | B924634
ESL0107/400 | B924637
ESL0107/630 | B924638
ESL0107/1000 | B924639

技术规格

• 标准：符合 IEC 61558-2-6 / DIN EN 61558-2-6 (VDE 0570-1)
• 单相隔离变压器，绕组电气隔离
• 一次与二次之间设静电屏蔽并引出至绝缘端子
• 一次/二次的细跨步电压调整抽头
• 绝缘安装角以满足隔离安装要求
• 整体树脂浸渍（防腐保护）
• 防护等级：IP 00
• 接线类型：螺丝端子
• 绝缘分类：ta 40/E
• 向量组：IiO
