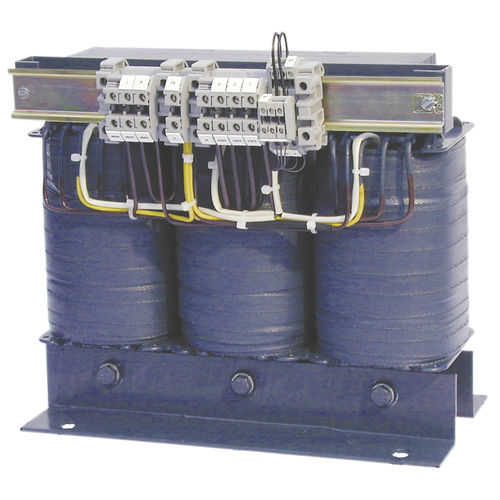

隔离变压器 DS0107 series

封装用于防护医疗

产品简介
DS0107系列为隔离变压器，初级和次级绕组电气隔离，并在初级与次级之间设置静电屏蔽，屏蔽引出至绝缘端子以便等电位连接。产品符合 IEC 61558-1 / IEC 61558-2-15，并满足用于医疗场所 IT 系统的 IEC 60364-7-710 / DIN VDE 0100-710 要求。固定支角与变压器铁芯绝缘以支持隔离安装。可用于水平或垂直安装；SK2 系列为全封装结构（保护等级 II）。

主要特性

• 内置温度传感器，符合 DIN 44081（120 °C）
• 静电屏蔽，带引出绝缘端子以便等电位连接
• 初级和次级绕组电气隔离
• 隔离的固定支角，适用于隔离安装
• 安装方式：水平或垂直
• 防腐处理：树脂完全浸渍
• 防护等级：IP00（敞开）或 IP23（带外壳）
• 保护等级：I（标准），SK2 全封装可选 II 类
• 加强绝缘，等级 ta40/B
• 连接方式：螺丝端子
• 噪声等级 < 35 dB(A)（空载及额定负载）
• 矢量组：Yyn 0

型号 — 订购信息、尺寸、重量
型号 | A | B | C | D | E | F | G | Cu 重量 | 重量 | 货号
DS0107/2000 | 300 mm | 200 mm | 270 mm | 240 mm | 160 mm | 130 mm | 11 mm | 16 kg | 34 kg | B924694
DS0107/3150 | 360 mm | 210 mm | 325 mm | 310 mm | 170 mm | 135 mm | 11 mm | 28 kg | 63 kg | B924106
DS0107/4000 | 360 mm | 225 mm | 325 mm | 310 mm | 185 mm | 150 mm | 11 mm | 29 kg | 70 kg | B924121
DS0107/5000 | 360 mm | 240 mm | 325 mm | 310 mm | 200 mm | 165 mm | 11 mm | 31 kg | 77 kg | B924112
DS0107/6300 | 420 mm | 230 mm | 370 mm | 370 mm | 200 mm | 160 mm | 11 mm | 48 kg | 97 kg | B924107
DS0107/8000 | 420 mm | 245 mm | 370 mm | 370 mm | 215 mm | 175 mm | 11 mm | 51 kg | 107 kg | B924628
DS0107/10000 | 420 mm | 260 mm | 370 mm | 370 mm | 230 mm | 190 mm | 11 mm | 59 kg | 130 kg | B924672
DS0107/2000K | 300 mm | （未指定） | 310 mm | 240 mm | 162 mm | 130 mm | 11 mm | 16 kg | 34 kg | B924687
DS0107/3150K | 360 mm | （未指定） | 360 mm | 310 mm | 170 mm | 135 mm | 11 mm | 28 kg | 63 kg | B924688
DS0107/4000K | 360 mm | （未指定） | 360 mm | 310 mm | 185 mm | 150 mm | 11 mm | 29 kg | 70 kg | B924689
DS0107/5000K | 360 mm | （未指定） | 360 mm | 310 mm | 200 mm | 165 mm | 11 mm | 31 kg | 77 kg | B924690
DS0107/6300K | 420 mm | （未指定） | 420 mm | 370 mm | 200 mm | 160 mm | 11 mm | 48 kg | 97 kg | B924691
DS0107/8000K | 420 mm | （未指定） | 420 mm | 370 mm | 215 mm | 175 mm | 11 mm | 51 kg | 107 kg | B924692
DS0107/10000K | 420 mm | （未指定） | 420 mm | 370 mm | 230 mm | 190 mm | 11 mm | 59 kg | 130 kg | B924693
DS0107/2000LG | 330 mm | 195 mm | 265 mm | 298 mm | （未指定） | 200 mm | 7 mm | 16 kg | 34 kg | B924695
DS0107/3150LG | 394 mm | 198 mm | 310 mm | 358 mm | （未指定） | 240 mm | 9 mm | 28 kg | 63 kg | B924658
DS0107/4000LG | 394 mm | 214 mm | 310 mm | 358 mm | （未指定） | 240 mm | 9 mm | 29 kg | 70 kg | B924659
DS0107/5000LG | 394 mm | 228 mm | 310 mm | 358 mm | （未指定） | 240 mm | 9 mm | 31 kg | 77 kg | B924660
DS0107/6300LG | 452 mm | 212 mm | 360 mm | 408 mm | （未指定） | 280 mm | 12 mm | 48 kg | 97 kg | B924661
DS0107/8000LG | 452 mm | 227 mm | 360 mm | 408 mm | （未指定） | 280 mm | 12 mm | 51 kg | 107 kg | B924662
DS0107/10000LG | 452 mm | 250 mm | 360 mm | 408 mm | （未指定） | 280 mm | 12 mm | 59 kg | 130 kg | B924679
DS0107/2000SK2 | 410 mm | 190 mm | 400 mm | 380 mm | 330 mm | 125 mm | 11 mm | 16 kg | 49 kg | B924696
DS0107/3150SK2 | 520 mm | 190 mm | 450 mm | 490 mm | 390 mm | 135 mm | 11 mm | 28 kg | 75 kg | B924122
DS0107/4000SK2 | 520 mm | 190 mm | 450 mm | 490 mm | 390 mm | 135 mm | 11 mm | 29 kg | 80 kg | B924123
DS0107/5000SK2 | 520 mm | 200 mm | 450 mm | 490 mm | 390 mm | 150 mm | 11 mm | 31 kg | 86 kg | B924124
DS0107/6300SK2 | 520 mm | 200 mm | 500 mm | 490 mm | 450 mm | 150 mm | 11 mm | 48 kg | 107 kg | B924125
DS0107/8000SK2 | 520 mm | 215 mm | 500 mm | 490 mm | 450 mm | 175 mm | 11 mm | 51 kg | 130 kg | B924126
DS0107/10000SK2 | 520 mm | 230 mm | 500 mm | 490 mm | 450 mm | 175 mm | 11 mm | 59 kg | 155 kg | B924678

技术规格

• 标准：IEC/EN 61558-1、IEC/EN 61558-2-15；符合 IEC 60364-7-710 / DIN VDE 0100-710（医疗场所 IT 系统）
• 绕组电气隔离
• 初级与次级之间的静电屏蔽及用于等电位连接的绝缘端子
• 隔离的固定支角以确保隔离安装
• 可水平或垂直安装
• 树脂完全浸渍以防腐蚀
• 适用于干燥场所
• SK2 系列：可选全封装，满足 II 类保护
• 内置温度传感器（DIN 44081，120 °C）
• 防护等级：IP00（开式）或 IP23（带外壳）
• 保护等级：I（标准），II（封装可选）
• 加强绝缘，分类 ta40/B
• 连接：螺丝端子
• 噪声级别：< 35 dB(A)
• 矢量组：Yyn 0
