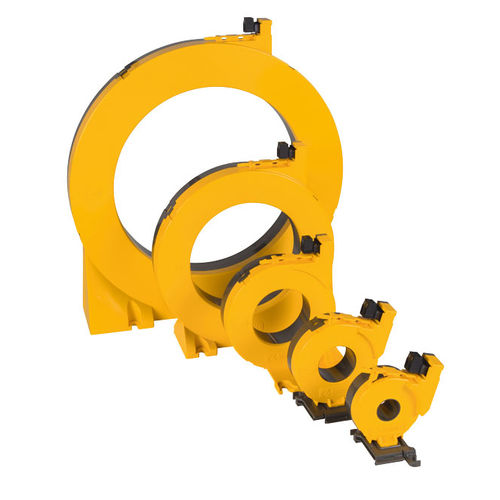

环形电流互感器 LINETRAXX® CTAC

DIN导轨交流监控

产品概述
CTAC 系列测量电流互感器可将交流电流和定位电流转换为适用于剩余电流监视器、剩余电流监视系统和绝缘故障定位器（RCM / RCMS / EDS）的可评估测量信号。设备通过双线电缆连接。CTAC 可测量由 PGH 定位电流注入器或 ISOMETER® iso685 产生的定位电流。

特点

• 兼容 RCMS460/490、RCM420 及 EDS 系列绝缘故障定位器
• 可用内径：20 mm、35 mm、60 mm、120 mm、210 mm
• 安装选项：安装支架、DIN 导轨；特定型号支持卡扣式安装

应用

• 将交流电流转换为用于剩余电流监视和评估的测量信号
• 用于 IT 系统的绝缘故障定位系统中测量定位电流
• 连接至 RCM / RCMS 监视设备和 EDS 绝缘故障定位器

变体（型号）
型号 | 安装方式 | 内径 | 订货号
CTAC20 | 安装支架，DIN 导轨 | 20 mm | B98110005
CTAC20/01 | 安装支架，DIN 导轨 | 20 mm | B98110006
CTAC35 | 安装支架，DIN 导轨 | 35 mm | B98110007
CTAC35/01 | 安装支架，DIN 导轨 | 35 mm | B98110008
CTAC60 | 安装支架，DIN 导轨 | 60 mm | B98110017
CTAC120 | 安装支架 | 120 mm | B98110019
CTAC210 | 安装支架 | 210 mm | B98110020

可选附件
产品描述 | 订货号
CTAC20 和 CTAC20/01 的卡扣式安装配件 | B91080111
CTAC35 和 CTAC35/01 的卡扣式安装配件 | B91080112
(相关型号可能随附卡扣式安装件)

文档 / 下载
CTAC — CE 合格声明（CTAC）
CTAC series — 手册 (EN)
CTAC series — 数据表 (EN)
测量电流互感器 选择指南 — 产品概览 (EN)
TÜV NORD 证书及相关合规文件
UKCA — CTAC 合格声明

技术规格

• 产品系列：LINETRAXX® CTAC 系列（测量电流互感器）
• 主要功能：将交流电流和定位电流转换为适用于 RCM/RCMS 与 EDS 的测量信号
• 兼容设备：RCM 系列、RCMS 系列、EDS 系列绝缘故障定位器
• 连接方式：通过双线电缆连接至相应设备
• 内径尺寸：20 mm、35 mm、60 mm、120 mm、210 mm
• 安装方式：安装支架；部分型号支持 DIN 导轨或卡扣式安装
• 订货号：详见变体表（例如 CTAC20 = B98110005）
