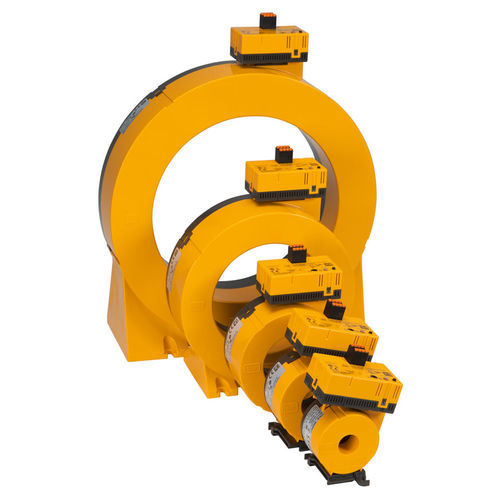

电流互感器 LINETRA ® CTUB100 series

测量封装IEC

产品概述
CTUB100 系列由 CTBC… 测量电流互感器芯与 CTUB10… 电子模块组合而成，可将交流和直流电流转换为可评估的测量信号。通过 2 芯或 6 芯电缆连接至兼容评估器，适用于直流、交流和三相交流（3(N)AC）系统。

特点

• 测试与复位组合按钮
• 多色 LED 显示运行、故障与状态信息
• 电子模块可更换，无需机械分离一次导体
• 可根据监测要求变化进行扩展/改装或功能调整
• 带 P 后缀的全磁屏蔽版本（CTBC20P…210P）可降低对负载电流和冲击电流的敏感性
• 测量电流互感器连接状态可监测
• 电源：CTUB101 系列 DC ±12 V，CTUB102/CTUB105 系列 DC 24 V

适用评估器 / 系统用途

• CTUB101 型：用于 RCMA420 / RCMA423（通过 6 芯电缆由评估器直接提供 DC ±12 V 电源）
• CTUB102 / CTUB105 型：用于 RCMS410 / RCMS425 / RCMS460 / RCMS490 及 EDS441LAB（CTUB102/CTUB105 需要 DC 24 V 电源）
• 适用于 DC、AC 和 3(N)AC 系统
• 根据型号通过 2 芯或 6 芯电缆连接

系列变体（表）
Type | Suitable for evaluator | Supply voltage | Current transformer diameter | Shielding | Art. No.
CTUB101-CTBC20 | RCMA420, RCMA423 | DC ±12 V | ø 20 | - | B78120010
CTUB101-CTBC20P | RCMA420, RCMA423 | DC ±12 V | ø 20 | P | B78120020
CTUB101-CTBC35 | RCMA420, RCMA423 | DC ±12 V | ø 35 | - | B78120012
CTUB101-CTBC35P | RCMA420, RCMA423 | DC ±12 V | ø 35 | P | B78120022
CTUB101-CTBC60 | RCMA420, RCMA423 | DC ±12 V | ø 60 | - | B78120014
CTUB101-CTBC60P | RCMA420, RCMA423 | DC ±12 V | ø 60 | P | B78120024
CTUB101-CTBC120 | RCMA420, RCMA423 | DC ±12 V | ø 120 | - | B78120016
CTUB101-CTBC120P | RCMA420, RCMA423 | DC ±12 V | ø 120 | P | B78120026
CTUB101-CTBC210 | RCMA420, RCMA423 | DC ±12 V | ø 210 | - | B78120018
CTUB101-CTBC210P | RCMA420, RCMA423 | DC ±12 V | ø 210 | P | B78120028
CTUB102-CTBC20 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 20 | - | B78120011
CTUB102-CTBC20P | RCMS410, RCMS425, RCMS460, RCMS490, EDS441LAB | DC 24 V | ø 20 | P | B78120021
CTUB102-CTBC35 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 35 | - | B78120013
CTUB102-CTBC35P | RCMS410, RCMS425, RCMS460, RCMS490, EDS441LAB | DC 24 V | ø 35 | P | B78120023
CTUB102-CTBC60 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 60 | - | B78120015
CTUB102-CTBC60P | RCMS410, RCMS425, RCMS460, RCMS490, EDS441LAB | DC 24 V | ø 60 | P | B78120025
CTUB102-CTBC120 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 120 | - | B78120017
CTUB102-CTBC120P | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 120 | P | B78120027
CTUB105-CTUB120P | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 120 | P | B78120041
CTUB102-CTBC210 | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 210 | - | B78120019
CTUB102-CTBC210P | RCMS410, RCMS425, RCMS460, RCMS490 | DC 24 V | ø 210 | P | B78120029

可选附件
电子模块备件
Type | Supply voltage | Suitable for evaluator | Art. No.
CTUB101 | DC ±12 V | RCMA420/423 | B78120050
CTUB102 | DC 24 V | RCMS410/425/460/490, EDS441LAB | B78120051
CTUB105 | DC 24 V | RCMS410/425/460/490 | B78120054

测量电流互感器芯备件
Type | Internal diameter | Art. No.
CTBC20 | 20 mm | B98120001
CTBC20P | 20 mm | B98120002
CTBC35 | 35 mm | B98120003
CTBC35P | 35 mm | B98120004
CTBC60 | 60 mm | B98120005
CTBC60P | 60 mm | B98120006
CTBC120 | 120 mm | B98120007
CTBC120P | 120 mm | B98120020
CTBC210 | 210 mm | B98120008
CTBC210P | 210 mm | B98120021

连接电缆
Length (m) | Connection to | Name | Art. No.
1 | RCMA42… | CTX-100 | B98110080
2.5 | RCMA42… | CTX-250 | B98110081
5 | RCMA42… | CTX-500 | B98110082
10 | RCMA42… | CTX-1000 | B98110083
1 | RCMS410, RCMS425, RCMS46…, RCMS49…, EDS441LAB | CTXS-100 | B98110090
2.5 | RCMS… | CTXS-250 | B98110091
5 | RCMS… | CTXS-500 | B98110092
10 | RCMS… | CTXS-1000 | B98110093

电源单元
Type | max. connected current transformers | Art. No.
STEP-PS/1 AC/24 DC/0.5 | 4 | B94053110
STEP-PS/1 AC/24 DC/1.75 | 14 | B94053111
STEP-PS/1 AC/24 DC/4.2 | 34 | B94053112

规格 / 技术参数

• 系列：LINETRAXX® CTUB100
• 功能：测量电流互感器（CTBC 芯 + CTUB10x 电子模块）
• 兼容系统：DC、AC、3(N)AC
• 连接：2 芯或 6 芯电缆
• 电源：DC ±12 V（CTUB101）或 DC 24 V（CTUB102/CTUB105）
• 内径：20、35、60、120、210 mm
• 屏蔽：标准与 P（全磁场屏蔽）版本
• 电子模块可更换以便在不分离一次导体的情况下进行改装
• 可监测连接状态，配备多色 LED 及 Test/Reset 组合按钮
