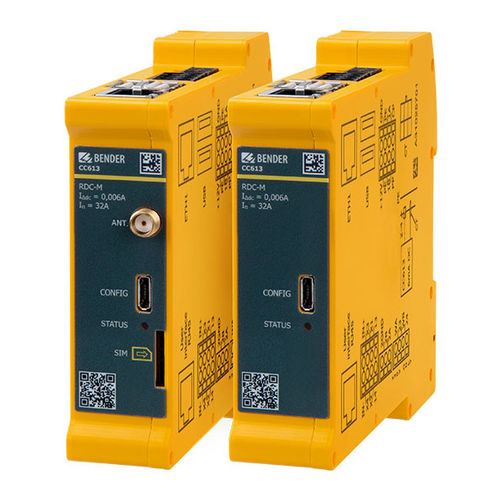

监控充电控制器 CC613

用于电动车MODBUS无线网络

概述
CC613是新一代智能充电控制器，是电动汽车充电站的核心控制单元。它与车辆和后台通信，监测内部硬件与用户接口，并监督充电站与车辆之间的连接。机柜集成以太网接口，同时保持与CC612兼容的尺寸以便替换安装。控制器支持ISO 15118的电力载波通信（PLC）、通过外接电流互感器实现的直流故障电流检测、集成动态负载管理（DLM）、可选集成4G调制解调器，并支持通过USB、以太网或OTA进行软件更新。

主要功能

• 集成动态负载管理（DLM），在充电点之间优化可用功率分配；可本地或由上级系统控制
• 按ISO 15118的电力载波通信（PLC）支持Plug & Charge / 自动充电
• 集成应急开锁机构，在站点断电时机械释放充电插头（包括执行器控制和12V监测）
• 通过OCPP 1.5与1.6（JSON与SOAP）支持智能电网，并兼容EEBUS
• 集成6 mA直流故障电流检测/监测（专利），在配合外部RDC-M与CT时支持使用A型剩余电流装置
• 接地（PE）监测与焊点检查检测，提升电气安全
• 以太网接口及带4G调制解调器的可选型号（支持LTE/UMTS/GSM）
• 支持通过USB、以太网或OTA进行软件更新

附加功能 / 详情

• 符合IEC 61851-1（模式3）的充电控制器
• 可配置主/从工作模式用于两个充电点（一台可作为带4G调制解调器的数据网关，另一台作为从机）
• 支持残余直流电流监测模块（RDC-M）；提供不同CT电缆长度
• 3个USB接口：1个CONFIG用于本地配置和安装更新，2个USB主机接口
• Control Pilot与Proximity Pilot通信；可配置支持额外SCHUKO插座
• 电表接口：Modbus TCP与Modbus RTU；支持作为DLM用的外部第二表的Modbus接口
• 支持用户界面模块（如RFID、LED、天线）及可配置的2通道I/O扩展接口
• 内部温度传感器可根据环境温度降低充电电流
• 可集成于单相或三相系统，最高支持80 A

应用

• 电动汽车充电站、墙盒（wallbox）及路灯充电点等

变体
Type | Modem | Interface | RDC-M | External Modbus | OCPP-capable | PLC* | User interface | I/O extension | Art. No.
CC613-ELM4PR-M | 4G | Modbus, Ethernet | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | B94060020
CC613-ELPR-M | -- | Modbus, Ethernet | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | B94060021
CC613-ELM4PR | 4G | Modbus, Ethernet | ✓ | -- | ✓ | ✓ | ✓ | ✓ | B94060026
CC613-ELPR | -- | Modbus, Ethernet | ✓ | -- | ✓ | ✓ | ✓ | ✓ | B94060027
CC613-HEM-X2 | -- | Modbus, Ethernet | ✓ | -- | -- | ✓ | -- | -- | B94060028

技术规格

• 充电标准：IEC 61851-1（模式3）
• ISO 15118 PLC用于Plug & Charge和负载管理
• 支持OCPP 1.5与1.6（JSON与SOAP）
• 集成动态负载管理（DLM），可由建筑管理等上级系统控制
• 集成应急开锁与12 V执行器电源监测
• PE监测与焊点检查以提高电气安全
• 集成6 mA直流故障电流检测/监测（专利）— 配合外部RDC-M与CT可使用A型RCD
• 接口：以太网、可选4G调制解调器、Modbus TCP/RTU、多个USB接口
• 支持单相或三相装置，最高80 A
• 软件更新方式：USB、以太网或OTA
