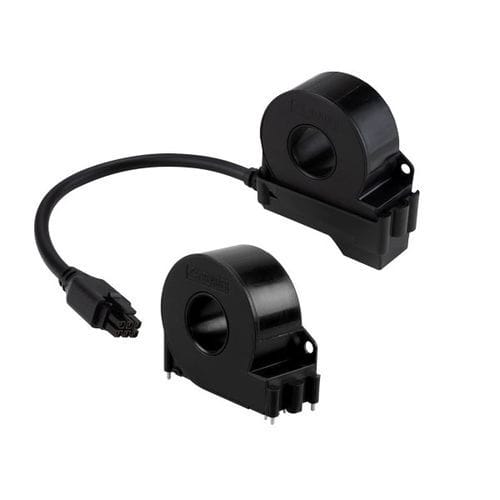

电流互感器 CTBC17测量封装印刷电路板
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 电流, 测量
- 构造
- 封装
- 安装类型
- 印刷电路板
- 规范
- IEC
- 其他特性
- 紧凑型, 交流
产品介绍
概述
CTBC17 是一款适用于 AC、DC 和 3(N)AC 系统的全电流测量电流互感器，用于检测和监视剩余电流。提供纵向 PCB 安装版本和电缆连接版本。电缆版本通过六芯电缆连接至评估器（如 CC613、RCMB4xx）。PCB 版本可配合 RCMB104 与 RDC104 评估器使用。集成磁场屏蔽可降低外部磁场及高负载电流引起的干扰。
主要功能
兼容 / 配合使用
变体（传感器 | 版本 | 订货号）
CTBC17P-03 | PCB 安装 | B98080070
CTBC17P-03-K0325 | 电缆版本（电缆长 325 mm） | B98080071
CTBC17P-04 | PCB 安装 | B98080074
CTBC17P-13 | PCB 安装 | B98080077
CTBC17P-14 | PCB 安装 | B98080076
电缆型号（型号 | 含夹子外壳电缆长度 (mm) | 订货号）
CTBC17 cable1470 | 1470 ±30 | B98080542
CTBC17 cable600 | 600 ±25 | B98080543
CTBC17 cable325 | 325 ±25 | B98080541
CTBC17 cable180 | 180 ±25 | B98080540
可下载文档
可下载 CTBC17 的技术规格书、用户手册和产品彩页（datasheet、手册、产品彩页、CTBC17P 手册）。
技术规格
CTBC17 是一款适用于 AC、DC 和 3(N)AC 系统的全电流测量电流互感器，用于检测和监视剩余电流。提供纵向 PCB 安装版本和电缆连接版本。电缆版本通过六芯电缆连接至评估器（如 CC613、RCMB4xx）。PCB 版本可配合 RCMB104 与 RDC104 评估器使用。集成磁场屏蔽可降低外部磁场及高负载电流引起的干扰。
主要功能
- 适用于充电模式 2 和 3（交流充电）中对 AC/DC 敏感的剩余电流测量与监视
- 可根据 IEC 62752 和 IEC 62955 可靠检测交流与直流剩余电流
- 结构紧凑坚固，内径 17 mm，适配较大导线截面
- 成本优化的 PCB 版本（可焊接或拧紧）
- 提供多种标准电缆长度的电缆版本
- 内置磁场屏蔽以降低外部干扰
兼容 / 配合使用
- 充电控制器 CC613
- 交直流敏感剩余电流监测模块 RCMB104
- 直流敏感剩余电流监测模块 RDC104-4
变体（传感器 | 版本 | 订货号）
CTBC17P-03 | PCB 安装 | B98080070
CTBC17P-03-K0325 | 电缆版本（电缆长 325 mm） | B98080071
CTBC17P-04 | PCB 安装 | B98080074
CTBC17P-13 | PCB 安装 | B98080077
CTBC17P-14 | PCB 安装 | B98080076
电缆型号（型号 | 含夹子外壳电缆长度 (mm) | 订货号）
CTBC17 cable1470 | 1470 ±30 | B98080542
CTBC17 cable600 | 600 ±25 | B98080543
CTBC17 cable325 | 325 ±25 | B98080541
CTBC17 cable180 | 180 ±25 | B98080540
可下载文档
可下载 CTBC17 的技术规格书、用户手册和产品彩页（datasheet、手册、产品彩页、CTBC17P 手册）。
技术规格
- 适用：接地或不接地的 AC、DC 及 3(N)AC 系统
- 灵敏度：适用于 IEC 62752 与 IEC 62955 要求的 AC/DC 敏感剩余电流测量与监视；在配合列示的评估器时，可用于保护 A 型 RCD 的直流剩余电流监测
- 安装：提供 PCB 安装版本和电缆连接版本（六芯电缆）
- 内径：17 mm
- 屏蔽：集成磁场屏蔽以防止外部磁场和高负载电流干扰
- 规范 / 适用：IEC 62020、IEC 62752、IEC 61851-1、IEC 62955；UL2231 适用于某些 CTBC17P-0x 变体
