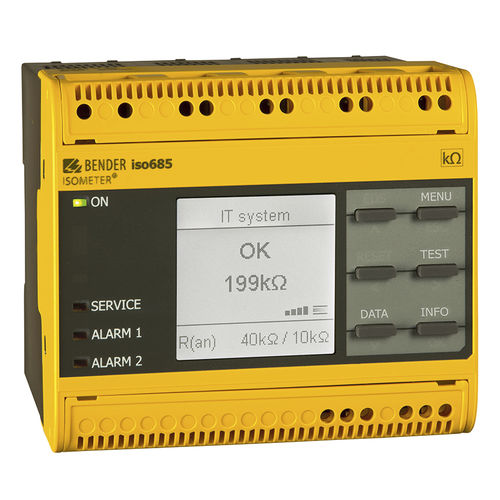

三相系统绝缘控制器 ISOMETER® iso685-…-P series

交流电网AC/DC直流

概述
ISOMETER® iso685-…-P 是符合 IEC 61557-8 和 IEC 61557-9 的 IT（不接地）系统用绝缘监测装置。适用于交流、三相交流、交直流及直流系统，亦适用于交流系统中包含直流供电部件（整流器、逆变器、变速驱动器等）的场景。

主要特性

• 预定义测量配置（AMPPlus 及配置特定测量方法）
• 绝缘电阻、电压、电容和频率测量
• 集成 Web 服务器，支持远程配置
• 通信接口：Modbus TCP/RTU、BCOM、RS-485（BS 总线）
• 历史存储（实时时钟），缓存约 3 天，可记录多达 1023 条报警信息

设备型号

• iso685-D-P：带高分辨率图形液晶显示及本体操作，不能与 FP200 组合。
• iso685W-D-P：带 W 选项的 D 型，用于严苛气候/机械环境。
• iso685-S-P：无显示与本体操作，需配合 FP200 前面板使用。
• iso685W-S-P：带 W 选项的 S 型，配合 FP200W 在恶劣环境中使用。

型号细节

• D 型：可在设备前面直接操作；支持 isoGraph 绝缘随时间的趋势图。
• S 型：通过 FP200/FP200W 操作，适合面板远端安装。
• W 选项：扩展温度范围与更高机械/气候等级（例如 -40…+70°C；3K23 / 3M12）。

功能（要点）

• 自动适应既有系统泄漏电容
• 两组独立可调的响应范围（报警1/报警2）：1 kΩ…10 MΩ
• 接线监测与设备自动自检
• 与测得绝缘值成比例的模拟输出（0(4)…20 mA、0…400 μA、0…10 V、2…10 V，电隔离）
• 可自由编程的数字输入/输出及每通道客户自定义文本

EDS44x — 绝缘故障定位（要点）

• 支持 AC、3AC 与 DC IT 系统的选择性绝缘故障定位
• 最多可接 12 台测量电流互感器（CTAC、WR、WS 系列）
• EDS440 定位灵敏度 2…10 mA；EDS441 定位灵敏度 0.2…1 mA
• 组件间通过 BS（RS-485）或 BB 总线通信

适用场景

• 交流、直流或交直流主回路，含直接连接的直流部件
• UPS 系统、电池组及含开关电源的设备
• 相位控制加热器、驱动器与变换器
• 具有高泄漏电容的 IT 系统或需要绝缘故障定位的安装

可选附件（摘要）

• 绝缘故障定位仪：EDS440 / EDS441 及 W/L 版（恶劣环境用）
• 继电器模块（如 IOM441-S）、端子套件（螺丝或插拔式）、外壳附件

技术规格（概要）

• 标准：符合 IEC 61557-8、IEC 61557-9
• 典型额定系统电压：AC 0…690 V；1…460 Hz · DC 0…1000 V（视型号而定）
• 典型供电：AC/DC 24…240 V（视型号而定）
• 响应范围：1 kΩ…10 MΩ（两级独立可调）
• 通信：BCOM、Modbus TCP/RTU、RS-485（BS）、集成 Web 服务器；可选 COMTRAXX® 网关
• 存储：历史记录 1023 条（带时间戳），缓冲约 3 天
• W 选项：扩展温度范围与更高机械/气候等级
