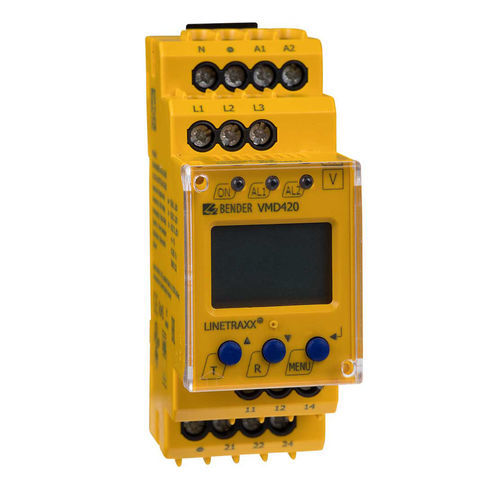

欠压监控继电器 LINETRA ® VMD420 series

过压频率相位顺序

概述
多功能 LINETRAXX® VMD420 电压监视继电器用于监视频率、欠电压、过电压以及两个阈值之间的电压（窗口功能）在 3(N)AC 系统中的变化。电压以真有效值（r.m.s.）测量，当前测量值在 LC 显示器上连续显示。触发报警继电器的测量值被存储。可调响应时间可适应安装特性。设备需要外部电源。

主要特点

• 对 3(N)AC 系统 0…500 V 的欠电压、过电压和频率进行监视
• 可选监视功能： <U、>U、<f、>f（窗口/限值功能）
• 不对称、缺相与相序监视
• 可调启动延迟、响应延迟与恢复延迟
• 可调切换滞后
• 真有效值测量（r.m.s.，交流）
• 多功能液晶显示测量值；LED 指示 Power On、Alarm 1、Alarm 2
• 操作值测量存储；预设功能用于基本参数分配
• 连续自检与内部测试/复位按钮
• 两个独立报警继电器（各一转换触点）；可选常闭或常开及故障记忆行为
• 可封闭透明盖；两模块外壳（36 mm）；RoHS 兼容

应用

• 监视对电压敏感的机器和电气装置
• 在定义电压水平时自动接通/断开
• 监视备用电源和应急供电系统
• 便携负载的供电电压监视
• 保护三相电机免受缺相和相序错误影响
• 通过检测不对称负载保护变压器

型号 / 变体
Type | Supply voltage U_S* | Nominal system voltage U_n* | Art. No.**
VMD420-D-1 | AC 16…72 V / DC 9,6…94 V, 15…460 Hz | 3(N)AC 0…500 V / 288 V, 15…460 Hz | B73010005 / B93010005
VMD420-D-2 | AC/DC 70…300 V, 15…460 Hz | 3(N)AC 0…500 V / 288 V, 15…460 Hz | B73010006 / B93010006

可选配件
Type | Art. No.
螺钉安装用安装夹（每台设备需 1 件） | B98060008
安装框 XM420 | B990994

技术规格

• 型号：LINETRAXX® VMD420
• 测量：真有效值（r.m.s.）
• 测量范围：3(N)AC 0…500 V；系统频率指示
• 供电：见型号变体
• 频率范围：15…460 Hz
• 输出：两个独立报警继电器（各一转换触点）
• 继电器行为：常开或常闭可选；故障记忆选项
• 时间特性：可调启动延迟、响应延迟与恢复延迟；可调切换滞后
• 指示：LED（Power On、Alarm 1、Alarm 2）；系统频率显示
• 测量存储：存储触发报警时的测量值
• 其它功能：预设功能、内部测试/复位按钮、连续自检
• 安全：设置密码保护、可封闭透明盖
• 机械：两模块封装，36 mm 宽
• 合规性：RoHS 兼容
• 需要外部电源
