绝缘故障定位器 ISOSCAN® EDS150

概述

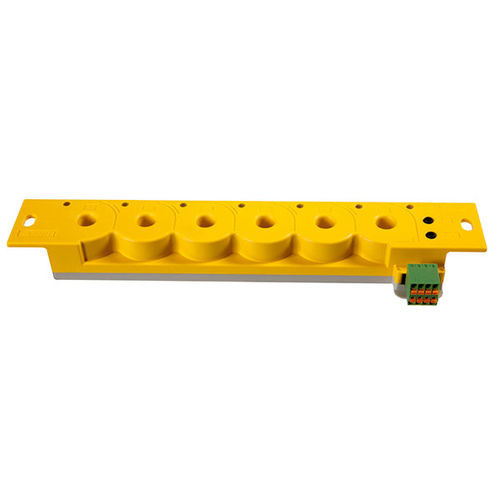

ISOSCAN® EDS150 是用于主回路的不接地（IT）电源系统的绝缘故障定位仪。配合 ISOMETER® 或定位电流发射器 PGH 使用时，定位电流脉冲由 6 个集成测量电流互感器检测并由 EDS150 评估。所有载流导体均可通过这 6 个互感器，设备可定位发生故障的回路。报警信息及显示处理时间不超过 8 秒。

主要功能

• 在运行中对 IT 系统进行自动绝缘故障定位
• 适用：主回路
• 6 个测量通道（集成互感器）
• 响应灵敏度：5 mA
• 带 BMS 协议的 RS-485 接口（BMS 地址范围 3…90）
• 通过 BMS 总线最多可连接 88 台 EDS150 → 最多监视 528 条回路
• 周期性自检

工作原理
由 ISOMETER® 或 PGH 产生的定位电流脉冲通过被监测导体，被 EDS150 的内置互感器检测，设备对这些测量信号进行评估以确定故障所在的回路。

总线与扩展

• 通过 RS-485（BMS）连接最多 88 台 EDS150，可监视最多 528 条回路
• BMS 总线活动由报警 LED 指示
• 报警通知并在显示设备（例如 MK2430）上显示的响应时间最长为 8 秒

应用

• AC、AC/DC 与 DC IT 系统的绝缘故障定位
• 工业厂房、发电站和船舶的直流主回路监控

变体
型号 | 电源电压* | 订货号
EDS150 | AC 17…24 V, 50…60 Hz / DC 14…28 V | B91080103

可选附件
型号 | 电源电压 | 输出电压 | 订货号 | 备注
AN410 | AC 90…264 V, 47…63 Hz / DC 120…370 V | DC 24 V, 420 mA | B924209 | 可为多达 6 台 EDS151 供电
AN450 | AC 230 V, 50…60 Hz | AC 20 V, 500 mA | B924201 | 可为多达 6 台 EDS151 供电
AN450-133 | AC 127 V, 50…60 Hz | AC 20 V, 500 mA | B924203 | 可为多达 6 台 EDS151 供电

下载（部分）
数据表、手册和 CE 声明，以及产品宣传页（EDS150/151 数据表；EDS150 手册；CE 声明；Healthcare EDS 宣传页；Industrial EDS 宣传页）。

特点 / 技术规格

• 产品：ISOSCAN® EDS150（绝缘故障定位仪）
• 用途：用于不接地（IT）电源系统的绝缘故障定位，适用于主回路
• 测量通道：6 个集成测量电流互感器
• 可扩展性：通过 RS-485（BMS 协议）最多 88 台 → 最多监视 528 个回路
• 响应灵敏度：5 mA
• 交流系统响应时间：最多 8 秒（符合 IEC 61557-9）
• 通信接口：RS-485，支持 BMS 协议；BMS 地址范围 3…90
• 电源（EDS150）：AC 17…24 V, 50…60 Hz / DC 14…28 V
• 订货号（EDS150）：B91080103
• 周期性自检；BMS 活动报警 LED
