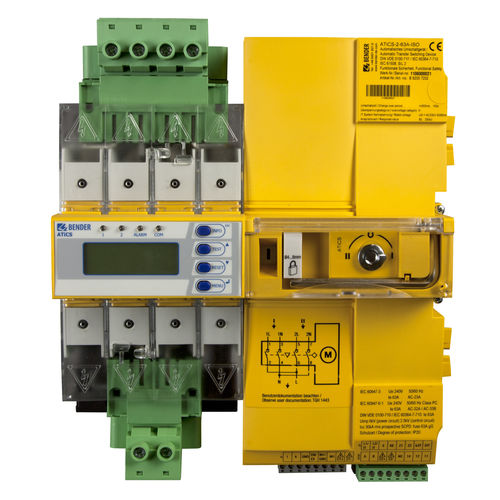

手动转换开关 ATICS®-…-ISODIN轨道用紧凑型
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 手动
- 安装类型
- DIN轨道用
- 其他特性
- 紧凑型
- 主电流
63 A, 80 A
- 电压
240 V, 415 V
产品介绍
概要
ATICS®-…-ISO 转换开关装置用于在两路独立电源之间自动切换，并对未接地（IT）电源系统进行监测。功率部分与控制电子部分集成于一体的扁平紧凑外壳，便于控制柜内节省空间并简化布线。设备按功能安全要求设计，符合 SIL 2。
主要特性
安装与调试
安全运行
不停电维护
适用场景
型号 / 变体
Type | Rated operational current Ie | Rated operational voltage Ue | Art. No.
ATICS-2-63A-ISO | AC 63 A | AC 240 V | B92057202
ATICS-2-63A-ISO-ES* | AC 63 A | AC 240 V | B92057206
ATICS-2-63A-ISO-400 | AC 63 A | AC 415 V | B92057204
ATICS-2-80A-ISO | AC 80 A | AC 240 V | B92057203
ATICS-2-80A-ISO-ES* | AC 80 A | AC 240 V | B92057207
ATICS-2-80A-ISO-400 | AC 80 A | AC 415 V | B92057205
可选附件
Type | Description | Art. No.
STW2 | Measuring current transformer (load current monitoring IT system), Ie: AC 50 A | B942709
STW3 | Measuring current transformer (short-circuit monitoring) for ATICS® < 100 A; Ie: AC 100 A | B98021000
SWL-100A | Measuring current transformer (load current monitoring IT system), Ie: AC 100 A | B98021002
ATICS-BP-2-63A-SET | Bypass switch set (Ie: AC 63 A) comprising bypass switch, auxiliary contact, bridge, terminal cover, LEDs for DIN rail | B92057252
ATICS-BP-2-80A-SET | Bypass switch set (Ie: AC 80 A) comprising bypass switch, auxiliary contact, bridge, terminal cover, LEDs for DIN rail | B92057253
EDS151 | Insulation fault locator | B91080101
ESS3680 | Transformer 3.68 kVA, AC 400 V / 230 V | B924744
ATICS-ES | Energy storage device for ATICS-2-63A-ISO-ES and ATICS-2-80A-ISO-ES | B72057255
AN412 | Power supply unit DC 12 V for ATICS-ES energy storage device | B924150
技术规格
ATICS®-…-ISO 转换开关装置用于在两路独立电源之间自动切换，并对未接地（IT）电源系统进行监测。功率部分与控制电子部分集成于一体的扁平紧凑外壳，便于控制柜内节省空间并简化布线。设备按功能安全要求设计，符合 SIL 2。
主要特性
- 在单一装置中集成负荷隔离开关与 IT 系统监测
- 面向具备功能安全的安全电源设计（SIL 2，EN 61508）
- 扁平紧凑外壳，适合控制柜安装
- 所有连接线采用插接式接头，可选旁路开关以便在不停电情况下进行检测与更换
- 设备本体可进行手动操作并具备机械锁定
- 具备通信与参数化选项以便监控与配置
安装与调试
- 节省空间的设计便于改造及新装
- 减少布线工作并加快调试进度
安全运行
- 坚固的负荷隔离开关触点
- 机械互锁与现场手动操作
- 按 EN 61508 SIL 2 认证（TÜV SÜD）
不停电维护
- 插接式接头与可选旁通开关支持在不停电情况下进行测试和维护
适用场景
- 适用于对供电可靠性有高要求的关键场所，例如 Group 2 医疗场所（手术室、重症监护室），通过冗余电源及对 IT 系统的监测提升运行安全性与可用性。
型号 / 变体
Type | Rated operational current Ie | Rated operational voltage Ue | Art. No.
ATICS-2-63A-ISO | AC 63 A | AC 240 V | B92057202
ATICS-2-63A-ISO-ES* | AC 63 A | AC 240 V | B92057206
ATICS-2-63A-ISO-400 | AC 63 A | AC 415 V | B92057204
ATICS-2-80A-ISO | AC 80 A | AC 240 V | B92057203
ATICS-2-80A-ISO-ES* | AC 80 A | AC 240 V | B92057207
ATICS-2-80A-ISO-400 | AC 80 A | AC 415 V | B92057205
可选附件
Type | Description | Art. No.
STW2 | Measuring current transformer (load current monitoring IT system), Ie: AC 50 A | B942709
STW3 | Measuring current transformer (short-circuit monitoring) for ATICS® < 100 A; Ie: AC 100 A | B98021000
SWL-100A | Measuring current transformer (load current monitoring IT system), Ie: AC 100 A | B98021002
ATICS-BP-2-63A-SET | Bypass switch set (Ie: AC 63 A) comprising bypass switch, auxiliary contact, bridge, terminal cover, LEDs for DIN rail | B92057252
ATICS-BP-2-80A-SET | Bypass switch set (Ie: AC 80 A) comprising bypass switch, auxiliary contact, bridge, terminal cover, LEDs for DIN rail | B92057253
EDS151 | Insulation fault locator | B91080101
ESS3680 | Transformer 3.68 kVA, AC 400 V / 230 V | B924744
ATICS-ES | Energy storage device for ATICS-2-63A-ISO-ES and ATICS-2-80A-ISO-ES | B72057255
AN412 | Power supply unit DC 12 V for ATICS-ES energy storage device | B924150
技术规格
- 功能安全：SIL 2（按 EN 61508 设计并认证）
- 认证：TÜV SÜD 依据 EN 61508 SIL 2 与 DIN VDE 0100-710 认证
- 集成切换与 IT 系统监测功能
- 控制柜安装用扁平紧凑外壳
- 插接式接头与可选旁路开关支持不停电测试与维护
- 现场手动操作、机械锁定、坚固接点
- 额定电流/电压：63 A / 240 V、63 A / 415 V、80 A / 240 V、80 A / 415 V
- 可选配件：测量电流互感器、旁路套件、绝缘故障定位器、蓄能装置 ATICS-ES 等
