绝缘故障定位器 ISOSCAN® EDS30 series

概述

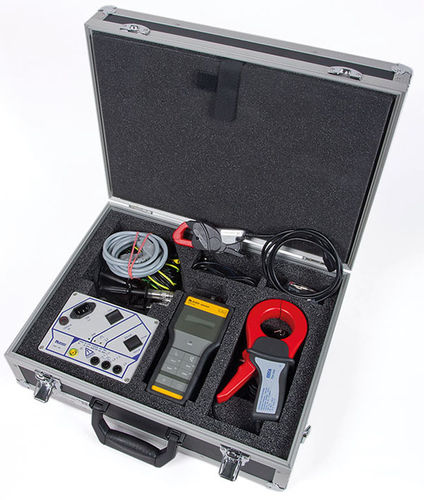

ISOSCAN® EDS30… 是一款用于不接地（IT）系统的便携式绝缘故障定位系统，用于识别和定位绝缘故障。所有必要组件均存放在坚固的铝制箱内，便于携带和现场使用。

特点

• 便携式绝缘故障定位，适用于 IT 系统（AC 42…460 Hz 0…790 V / DC 0…960 V）或离线系统
• 适用于 TN/TT 系统的剩余电流测量
• 可用于主回路和控制回路
• 测量夹具内径 Ø 20 / 52 mm（Ø 115 mm 可选）
• 坚固的铝制携带箱，带分隔便于整理
• PGH18… 系列测试装置，试验电流可变 1…25 mA
• PGH186 为离线系统提供集成试验电压

绝缘故障评估仪 EDS195PM

• 带背光的 LCD 显示，3 × 16 字符
• 随附 20/52 mm 测量夹
• 蓄电池供电（包含电源单元）
• 绝缘故障定位响应值：主回路 2…10 mA；控制回路 0.2…1 mA
• 剩余电流测量范围：10 mA…10 A
• 工作模式可选：绝缘故障定位 / 剩余电流测量

应用

• 未安装永久 EDS 的 IT 系统：

  • EDS3090PG — 适用于主回路，AC 20…575 V 42…460 Hz，DC 20…504 V（与 AGE185 组合时可扩展至 AC 500…790 V / DC 400…960 V）
  • EDS3091PG — 适用于控制回路，AC 20…265 V 42…460 Hz，DC 20…308 V
  • EDS3096PG — 适用于所有极断开的 IT 系统主回路，AC 0…575 V 42…460 Hz，DC 0…504 V
  • EDS3096PV — 适用于光伏系统（与 PGH186 组合使用，见型号）
• 已安装 EDS 系统的 IT 系统：

  • EDS3090 — 适用于已安装 EDS460/490 的主回路
  • EDS3091 — 适用于已安装 EDS461/491 的控制回路

ISOSCAN® EDS30… 型号一览
型号 | 电源电压 | 标称电压 | 订货号
EDS3090 | | AC 20…575 V, 42…460 Hz；DC 20…504 V | B91082026
EDS3090PG | AC 230 V, 50…60 Hz | AC 20…575 V, 42…460 Hz；DC 20…504 V | B91082021
EDS3090PG-13 | AC 90…132 V, 50…60 Hz | AC 20…575 V, 42…460 Hz；DC 20…504 V | B91082022
EDS3096PG | AC 230 V, 50…60 Hz | AC 0…575 V, 42…460 Hz；DC 0…504 V | B91082025
EDS3096PG-13 | AC 90…132 V, 50…60 Hz | AC 0…575 V, 42…460 Hz；DC 0…504 V | B91082029
EDS3091 | | AC 20…265 V, 42…460 Hz；DC 20…308 V | B91082027
EDS3091PG | AC 230 V, 50…60 Hz | AC 20…265 V, 42…460 Hz；DC 20…308 V | B91082023
EDS3091PG-13 | AC 90…132 V, 50…60 Hz | AC 20…265 V, 42…460 Hz；DC 20…308 V | B91082024
EDS3092PG | AC 230 V, 50…60 Hz（双供电） | AC 20…265 V / AC 20…575 V 等（见型号组合） | B91082030
EDS3096PV | AC 230 V, 50…60 Hz | AC 20…575 V, 42…460 Hz；DC 20…504 V | B91082031

发货清单（示例）
型号 | 绝缘故障评估仪 | 绝缘故障测试装置 | 测量夹 20 mm | 测量夹 52 mm
EDS3090 | EDS195PM | | PSA3020 | PSA3052
EDS3090PG | EDS195PM | PGH185 | PSA3020 | PSA3052
EDS3096PG | EDS195PM | PGH186 | PSA3020 | PSA3052
EDS3091 | EDS195PM | | PSA3320 | PSA3352
EDS3091PG | EDS195PM | PGH183 | PSA3320 | PSA3352

可选配件

• PSA3165 — 115 mm 测量夹，适用于 EDS3090… 和 EDS3096…（订货号 B980852）
• AGE185 — 耦合装置，用于扩展 PGH185/186 的电压范围（AC 42…460 Hz 500…790 V，DC 400…960 V）（订货号 B980305）
• EDS165-SET — 用于二极管解耦系统的故障定位附件（订货号 B91082007）

技术文档

• 频率范围：42…460 Hz
• 标称电压范围：视型号而定（例如 AC 20…575 V / DC 20…504 V；AC 0…575 V / DC 0…504 V；控制回路 AC 20…265 V / DC 20…308 V）
• 剩余电流测量范围（EDS195PM）：10 mA…10 A
• 绝缘故障定位响应值：主回路 2…10 mA；控制回路 0.2…1 mA
• 随附测量夹：Ø 20 mm 和 Ø 52 mm（Ø 115 mm 可选）
• PGH18x 测试装置：可变试验电流 1…25 mA；PGH186 为无电源系统集成试验电压
• EDS195PM：背光 3×16 LCD；蓄电池供电（含电源单元）
• 机箱：用于存放和运输的坚固铝制箱
