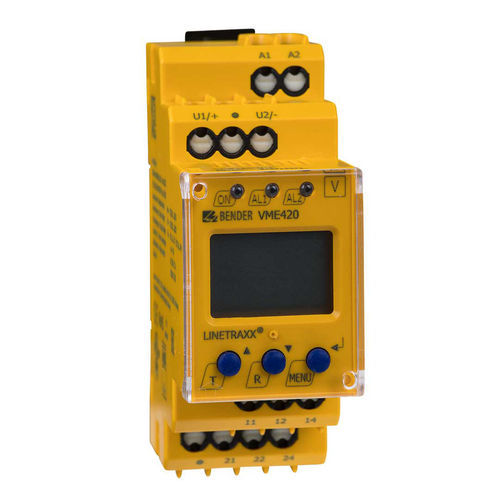

欠压监控继电器 LINETRA ® VME420 series

过压频率1NO/NF

概述
LINETRAXX® VME420 系列为多功能电压/频率监视继电器，用于带独立电源的交流与直流系统中对欠电压、过电压及频率的监控。电压以真实有效值 (r.m.s.) 测量，测量值在多功能液晶显示屏上持续显示。设备会存储触发报警的测量值，且可通过可调延迟与滞后适应安装特有的启动过程或短时电压波动。该系列设备需外部供电。

特点

• 监视交流/直流系统的欠电压、过电压和频率，监视范围 0…300 V
• 可选监视功能：<U、>U、<f、>f（窗口/限值监控）
• 可调启动延迟、响应延迟和释放延迟
• 可调切换迟滞
• 真实有效值测量（AC + DC）
• 多功能液晶显示屏实时显示测量值
• 触发值存储功能
• Preset 功能用于自动设定基础参数
• LED 指示：电源、报警1、报警2

功能细节
设备需要外部供电，具有持续自检功能，内置 Test/Reset 按键以及设置的密码保护。提供两个独立的报警继电器（每个一个转换触点），可选择常闭或常开操作并可配置故障记忆行为。透明可封闭的外罩便于封装管理。

应用

• 单相机器及电气装置的电压与频率监视
• 通过电压互感器对中压系统实施接地故障监视
• 电池系统监控
• 在特定电压水平实现自动接通/断开控制

变体（型号表，节选）
型号 | 电源电压 U_S* | 标称系统电压 U_n* | 订货号
VME420‑D‑1 | DC 9.6 V…94 V / AC 16…72 V, 15…460 Hz | AC/DC 0…300 V / 15…460 Hz | B73010001 / B93010001
VME420‑D‑2 | DC 70…300 V / AC 70…300 V, 15…460 Hz | AC/DC 0…300 V / 15…460 Hz | B73010002 / B93010002
* 绝对值；** (B7… = 推线端子 / B9… = 螺丝端子)

可选附件

• 螺丝安装用固定夹（每台设备需 1 件）
• 安装框架 XM420

特性 / 技术规格

• 监视电压范围：AC/DC 0…300 V
• 频率测量范围：15…460 Hz
• 供电（按型号）：VME420‑D‑1：DC 9.6…94 V / AC 16…72 V；VME420‑D‑2：DC 70…300 V / AC 70…300 V（15…460 Hz）
• 测量类型：真实有效值（RMS，支持 AC+DC）
• 显示：多功能液晶，实时显示测量值
• 输出：两个独立报警继电器（每个一组转换触点）
• 切换行为：常闭/常开可选；故障记忆行为可选
• 时间特性：启动、响应、释放延迟可调
• 迟滞：可调切换迟滞
• 设置保护：设置密码保护、可封闭透明盖
• 机械：双模块外壳（36 mm）
• 端子：推线端子（每连接两端子）或螺丝端子（视型号）
• 功能：触发值存储、持续自检、内部 Test/Reset、Preset 功能
• 符合性：RoHS
