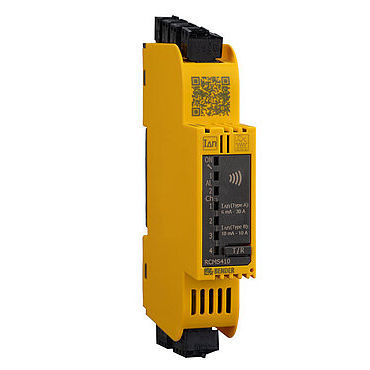

漏电监控系统 LINETRAXX® SmartDetect RCMS410

变压器紧凑型连续式

概述

• 紧凑外壳内的4通道
• 每通道支持交流、脉冲直流或全流型（AC/DC）敏感测量
• 至第400次谐波的频谱分析
• 可配置的频率响应
• 通过多种接口进行通信

产品概要
LINETRAXX® SmartDetect RCMS410 / RCMS425-L / RCMS425-D 是用于接地电源系统的剩余电流监测器（RCM），对交流、脉冲直流和平滑直流具有灵敏度。根据互感器和配置不同，测量范围约为2 mA至70 A，频率范围为直流及15 Hz至20 kHz。需将相应的测量互感器（例如 CTUB100、CTAC 系列）连接至剩余电流输入端。每通道可单独设定预警和主报警触发值；可按 RMS（AC/DC）或单独的 AC 与 DC 分量进行评估。报警指示通过 LED（RCMS410、RCMS425-L）或 TFT 显示（RCMS425-D）显示；亦可通过数字输出和 Modbus RTU 发出报警信号。设备提供数字 I/O 与模拟输出。参数可通过 Modbus RTU 或使用 Bender Connect 应用的 NFC 进行设置。还可通过软件功能模块扩展功能。

主要特点

• 4 路通道，可进行 AC、脉冲 DC 或 AC/DC 敏感测量
• 可配置的频率响应
• 支持 FFT 谐波分析，最高至第400次谐波
• 通过功能模块可扩展或后装功能
• NFC（Bender Connect 应用）实现简易配置
• 支持客户化出厂设置

剩余电流测量

• 符合 DIN EN 62020-1（IEC 62020-1） 的剩余电流监测装置
• 四个独立测量通道（每通道可备选配置为数字输入）
• 可按 IEC 60755（VDE 0664-400）选择特性：Type A、Type F、Type B、Type B+
• AC/DC（RMS）测量及 AC、DC 分量独立测量
• 频率范围：直流、15 Hz … 20 kHz
• 频谱分析至第400次谐波；总谐波失真（THD）计算

动作值监控

• 可调残余动作值 IΔn 的主报警
• 预警：IΔn 的 10…100%
• 可分别评估 AC/DC（RMS）或 AC 与 DC 分量
• 动作值范围示例：
  - Type A：6 mA…30 A
  - Type F：6 mA…30 A（15 Hz…20 kHz）
  - Type B/Type B+：10 mA…10 A（仅在安装功能模块 B 时）
• 每通道测量模式：过流（默认）、欠流或窗函数
• 可调时间延迟（动作延迟与释放延迟）
• 每通道可选择故障记忆行为；具预置与重载功能；可配置启动延迟与启动状态
• 互感器连接的连续监测

显示与操作

• 通过 NFC 与 Bender Connect 应用进行参数设置
• RCMS410 与 RCMS425-L：LED 条形图、设备状态 LED、预警与主报警 LED、每通道报警 LED
• RCMS425-D：TFT 显示、设备状态 LED、报警 LED、全文本菜单、4 按钮导航
• 集成测试/复位组合按钮，并可连接外部按钮
• 可选可封装透明盖

接口

• 一个数字输入、一个数字输入/输出及一个多功能数字/模拟输出
• RS-485（Modbus RTU）
• NFC 接口用于有电或无电状态下的参数设置

供电

• 供电 24 V DC（RCMS410）
• 宽范围 AC/DC 100…240 V 与 24 V DC（RCMS425-L 与 RCMS425-D）

应用

• 对负载和装置的剩余电流、故障电流和额定电流进行测量与分析
• 作为定期检测的替代方案，对固定装置进行剩余电流监测
• 识别绝缘逐渐恶化以支持预测性维护
• 监测暴露场所可能引发火灾的电流
• TN-S 系统的 EMC 监测以发现泄漏电流和额外的 N‑PE 桥
• 监测 PE 与保护接地导体的电流缺失
• 监测因谐波导致 N 导体的过载

型号（类型 | 显示 | I/O；继电器 | 供电 | 宽度）
RCMS410 | LED bargraph | M+, Q, I | DC 24 V | 1 DU
RCMS425-L | LED bargraph | M+, Q, I; K1, K2 | DC 24 V; AC/DC 100...240 V | 2 DU
RCMS425-D | TFT display | M+, Q, I; K1, K2 | DC 24 V; AC/DC 100...240 V | 2 DU

功能模块（软件许可）

• A：谐波分析（FFT）
• B：AC/DC 敏感测量与评估（Type B/B+ 互感器所需）
• C：Type A 外部互感器连接

可选配件（列举）

• 电源单元（STEP-PS 系列，适配不同最大接入互感器）
• 测量互感器系列：CTUB100、CTBS25、CTAC 系列、WR/WS 系列等

技术规格

• 产品系列：LINETRAXX® SmartDetect RCMS
• 通道数：4
• 剩余电流测量范围：约 2 mA … 70 A（取决于互感器与配置）
• 频率响应：DC, 15 Hz … 20 kHz（可配置）
• 谐波分析：最多至第400次谐波；THD 计算
• 测量模式：RMS（AC/DC）、单独 AC 与 DC 分量
• 可选特性：Type A、Type F、Type B、Type B+
• 接口：Modbus RTU（RS-485）、NFC、数字 I/O、模拟输出
• 供电：RCMS410 = 24 V DC；RCMS425-L / RCMS425-D = 24 V DC 或 AC/DC 100…240 V
• 显示：RCMS410/RCMS425-L = LED bargraph；RCMS425-D = TFT 显示
• 机芯宽度：RCMS410 = 1 DU；RCMS425-L / RCMS425-D = 2 DU
