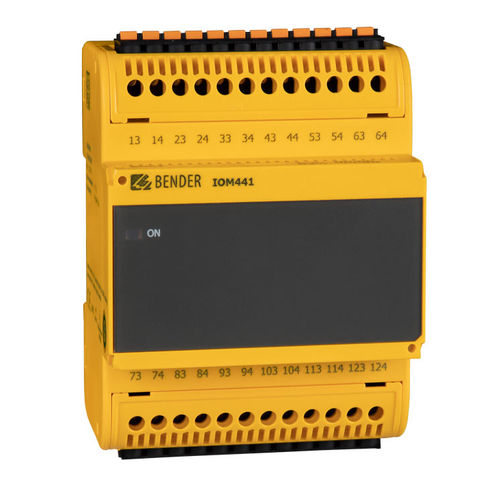

开关继电器模块 IOM441 series

DIN导轨

概述
IOM441-S 继电器模块用于扩展 Bender 基本设备（例如 EDS44x），提供 12 路无电位继电器输出。基本设备的报警信息可在模块中转换为继电器的切换命令。模块与基本设备之间通过安装在设备后部的 Bender backbone bus（BB 总线）进行通信和供电。支持通过 BB 总线进行固件更新、参数传输以及开关状态存储。注意：部分基本设备仅允许连接一个 IOM441-S（请参阅相应基本设备的数据表）。

主要特性

• 通过 12 个无电位触点实现外部信号或控制输出
• 触点配置可选择常开（N/O）或常闭（N/C）
• 可选功能：绝缘故障定位或剩余电流功能（选件“W”）
• 通信、供电与固件更新均通过 BB 总线完成

功能（简要）

• 为 Bender 设备扩展 12 个继电器输出
• 支持 N/O 与 N/C 切换

应用

• 在绝缘故障定位过程中扩展测量通道，或提供外部报警/控制触点

变体
型号 | 电源电压 U_S | 选项 "W" | 订货号
IOM441-S | DC 24 V | – | B95012057
IOM441W-S | DC 24 V | x | B95012057W

可选附件
描述 | 物料号
螺丝端子插头套件* | B95012901
Push-wire 插头套件 | B95012902
机械附件*（端子盖 + 2 个安装夹） | B95012903
BB BUS 4TE 连接器* | B98110002
* 根据配置，部分附件包含在交付范围内

技术规格

• 继电器输出：12 路无电位触点
• 触点配置：可配置为常开（N/O）或常闭（N/C）
• 可选功能：绝缘故障定位或剩余电流功能
• 通信：通过设备后部的 Bender backbone bus（BB 总线）
• 供电：模块由 BB 总线供电（DC 24 V）
• 固件更新：支持通过 BB 总线更新
• 存储：参数与开关状态保存在模块内
• 兼容性提示：部分基本设备仅允许连接一个 IOM441-S（详见数据表）
• 产品编号：IOM441-S（B95012057）、IOM441W-S（B95012057W）
