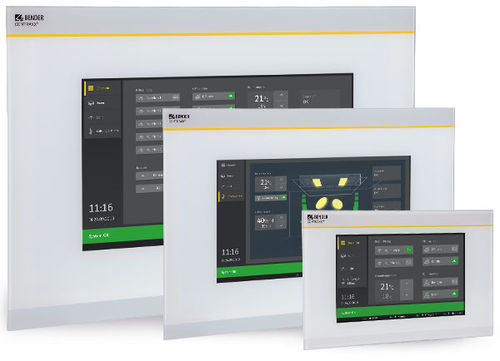

触摸屏终端 COMTRA ® CP9 series

面板式IP54无风扇

概述
指示与控制面板提供视觉和声响警报，并将系统信息转换为清晰的操作指示。COMTRAXX® CP9xx 系列为医疗、工业及特殊建筑提供触控控制面板，具备图形化状态显示、报警通知及与外部子系统集成的能力。

主要特性

• 触控式监控与控制中心
• 便于集成 Bender 及第三方组件
• 显示尺寸：7"、15.6"、24"；面板为钢化防眩光玻璃
• 前面防护等级 IP54，便于清洁与消毒
• 无螺丝前面板，风扇无声设计
• 支持图形化楼层/平面图集成与照片质量的状态显示
• 改造与扩展简单，服务中断极小
• CP907 支持可选 PoE 供电

适用场景

• 医疗隔离电源系统（IPS）的监控、操作与显示
• 医疗气体供应系统
• 通风与空调系统
• 房间照明及手术室照明
• 特殊电源系统（BSV / UPS）
• 与其他厂商系统的集成

型号（整机）
Type | Display Size | Power Supply | Device Dimensions (W x H x D) | Weight | Display Unit (glass, tempered) | Art.*
CP907 | 7" (17.6 cm) | DC 24 V, < 15 W（可选 PoE） | 226 x 144 x 78 mm | 1.1 kg | white | B95061080
CP907（无嵌入壳体） | 7" (17.6 cm) | DC 24 V, < 15 W（可选 PoE） | 226 x 144 x 78 mm | 0.9 kg | white | B95061093
CP915 | 15.6" (38.6 cm) | AC 100…240 V, < 30 W | 505 x 350 x 92 mm | 6.1 kg | white | B95061081
CP915（灰色） | 15.6" (38.6 cm) | AC 100…240 V, < 30 W | 505 x 350 x 92 mm | 6.1 kg | grey | B95061085
CP924 | 24" (61.0 cm) | AC 100…240 V, < 55 W | 654 x 441 x 100 mm | 9.1 kg | white | B95061083
CP924（灰色） | 24" (61.0 cm) | AC 100…240 V, < 55 W | 654 x 441 x 100 mm | 9.1 kg | grey | B95061084

单独部件
Device series | Type | Art. No.*
CP907 | 嵌入式壳体 | B95100140
CP915 | 显示单元 白 / 显示单元 灰 | B95061112 / B95061113
CP924 | 显示单元 白 / 显示单元 灰 | B95061115 / B95061116

可选配件

• CP907 表面安装壳体 — 货号 B95061915
• CP9xx 替换插头连接件套件 — 货号 B95061910
• CP9xx 吸盘起吊器（用于拆卸显示屏；适用于 CP915 与 CP924） — 货号 B95061911

交付范围
显示单元、嵌入式壳体（含带电子元件的安装板）、CP9xx 连接电缆及连接件套件。

技术规格

• 显示尺寸：7"、15.6"、24"
• 显示玻璃：钢化、抗反光
• 防护等级：IP54（前面）
• 操作：触控界面，清晰菜单结构及交互式图像
• 视听报警输出
• 无风扇静音运行
• 集成能力：图形化楼层图/状态显示与外部子系统（如充电站、对讲）
• 功耗/供电：CP907 — DC 24 V, <15 W（可选 PoE）；CP915 — AC 100…240 V, <30 W；CP924 — AC 100…240 V, <55 W
• 尺寸 / 重量：详见“型号”部分
