绝缘故障定位器 ISOSCAN® EDS151

概述

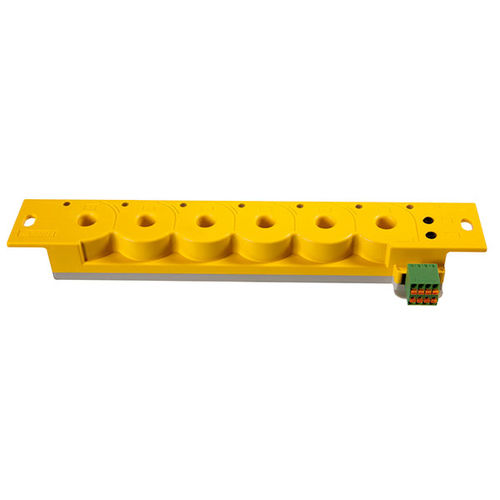

ISOSCAN® EDS151 是用于不接地电源系统（IT 系统）中逐路自动定位绝缘故障的装置，配合 ISOMETER® isoMED427P 使用。通过六个集成测量电流互感器检测定位电流脉冲并评估故障，以便快速发出报警并在显示设备上提示位置。

主要特性

• 运行中自动绝缘故障定位
• 适用：控制与监测回路
• 6 个测量通道，配备集成电流互感器
• 支持 RS-485 总线（BMS 协议），便于扩展监控
• 周期性自检与总线活动指示

功能细节

• 适用于 AC、AC/DC 和 DC IT 系统
• 响应灵敏度：0.5 mA
• 最大响应时间（报警 + 指示）：交流系统中 ≤ 8 s（符合 IEC 61557-9）
• 通过 RS-485 总线最多可连接 88 台 EDS151 → 最多监控 528 个回路
• BMS 地址范围：3…90
• 带 BMS 协议的 RS-485 接口

适用场景

• 医疗、工业及海事环境的 IT 系统绝缘故障定位
• 工厂、发电站和船舶的直流主回路
• 控制与信号回路的监测

ISOSCAN® EDS151 型号
型号 | 电源电压* | 订货号
EDS151 | AC 17…24 V, 50…60 Hz / DC 14…28 V | B91080101

可选配件（部分）
型号 | 电源电压 | 输出电压 | 订货号 | 备注
AN410 | AC 90…264 V, 47…63 Hz / DC 120…370 V* | DC 24 V, 420 mA | B924209 | 可为最多 6 台 EDS151 供电
AN450 | AC 230 V, 50…60 Hz | AC 20 V, 500 mA | B924201 | 可为最多 3 台 EDS151 供电

下载（可用文档）

• 数据表：EDS151（EN）
• 手册：EDS151（EN）
• CE 合格声明：EDS151
• 产品变更通知：EDS151 - 软件变更（EN）
• 宣传资料：Healthcare EDS
• 宣传资料：Industrial EDS

备注
由 ISOMETER® isoMED427P 产生的定位脉冲由集成电流互感器检测，EDS151 对信号进行评估。集成互感器允许将出线的所有带电导体通过同一设备。总线耦合支持对大量回路的可扩展监控。

技术规格

• 型号名称：ISOSCAN® EDS151
• 测量通道：每台 6 个
• 集成测量电流互感器：6 个
• 响应灵敏度：0.5 mA
• 最大响应时间：≤ 8 s（IEC 61557-9）
• 总线/接口：带 BMS 协议的 RS-485
• 总线可接入最大设备数：88 台（最多 528 个回路）
• BMS 地址范围：3…90
• 供电（EDS151）：AC 17…24 V, 50…60 Hz 或 DC 14…28 V
• 典型电源配件：AN410（DC 24 V, 420 mA）可供电最多 6 台 EDS151；AN450（AC 20 V, 500 mA）可供电最多 3 台 EDS151
• 自检：周期性自检功能
• 订货号（EDS151）：B91080101
