电压测量仪器 LINETRAXX® PEM353

AC 电流频率无功功率

产品概述

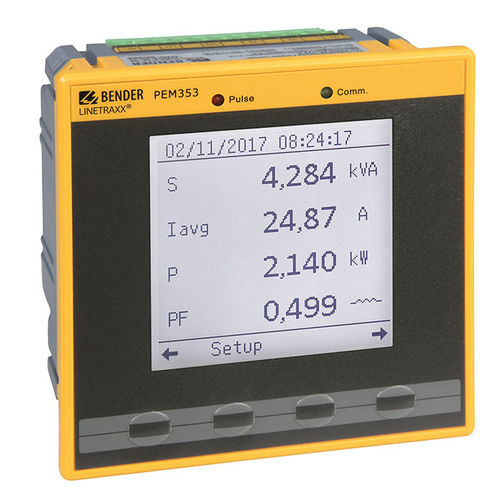

LINETRAXX® PEM353 是一款数字通用测量仪，用于记录、显示电力系统的电气量并通过通信接口提供数据。测量范围覆盖电压、电流、功率与电能，以及电压质量参数（THD 与单个谐波，最高到第 31 阶）。适用于 2、3、4 导线系统及 TN、TT、IT 拓扑。面板安装标准尺寸：96 x 96 mm。

主要功能

• 丰富的测量量：电压、电流、功率、能量、谐波、不平衡、相角、THD/TDD、k‑因子、峰值因子
• 电能质量监测与极限值监控（设定点），支持告警转发
• 能量与功率计量含存储与分时（最多 8 个费率）
• 可配置起始页，显示 4 个测量量
• N 线测量与监控（仅 PEM353‑N）

测量详情

• 相电压 UL1、UL2、UL3 及合计（V）
• 线电压 UL1L2、UL2L3、UL3L1 及合计（V）
• 相电流 I1、I2、I3 及合计（A）；中性线电流 In（计算）；PEM353‑N 支持 I4 实测（5 A）
• 剩余电流 Ir（计算，PEM353‑N）
• 频率 f（Hz）
• 分相与总功率：P（kW），Q（kvar），S（kVA）
• 位移因数 cos(φ)、功率因数 λ、相位角（°）
• 电压/电流不平衡（%）
• 谐波与失真：U、I 的 THD/TOHD/TEHD；单次谐波可达 31 阶；I 的 TDD
• 电流的 k‑因子与峰值因子

电能计量

• 有功电能精度等级：符合 IEC 62053‑22，0.5 S
• 用于有功或无功能量的脉冲 LED 指示
• 2 路脉冲输出（PEM353‑P）；继电器输出见其它型号
• 总量及分相能量计量：进口/出口、净值与总值（有功/无功/视在能量）
• 最多 4 个附加脉冲计数器（如燃气、水表）

费率 / 分时

• 最多支持 8 个费率；通过数字输入或计划表（2 个计划）切换费率
• 按费率的总相和分相能量计量与峰值需求记录

日志与记录

• 电能计日志 — 12 个月的月值（总计与按费率）
• 负荷数据：可配置移动平均、需求预测、带时间戳的峰值日志
• 45 项测量量的最大/最小值日志（带时间戳）
• 事件日志（SOE）：100 条，分辨率 1 ms
• PEM353‑N：日日志（60 天）与月日志（36 个月）；最多 5 个数据记录器，每个最多 16 通道

报警与极限值监测

• 9 个可参数化的监测点（设定点）
• 可从 25 项测量量中选择设定点
• 通过显示器和/或数字输出发出警报；支持可调滞后

操作与易用性

• 大尺寸背光图形显示屏；标准显示可配置 4 个测量量
• 显示器密码保护与运行小时计
• 连接故障检测（频率、压/流故障、CT 极性错误、旋转磁场）

通信接口与协议

• 带电隔离 RS‑485 接口（1,200–38,400 bit/s）
• 通信活动指示 LED
• 支持协议：Modbus RTU、BACnet MS/TP、DNP

应用

• 面板安装的电量显示仪，适用于替代模拟指示器
• 电能质量监测与能源管理数据采集
• 极限值监控与告警转发；根据需要进行 N 线监测

产品型号

• PEM353 | 3(N)AC 230/400 V | I1–I3 = 5 A | I4 = - | 2 继电器输出 | 订货号 B93100355
• PEM353‑P | 3(N)AC 230/400 V | I1–I3 = 5 A | I4 = - | 2 固态脉冲输出 | 订货号 B93100354
• PEM353‑N | 3(N)AC 230/400 V | I1–I3 = 5 A | I4 = 5 A | 2 继电器输出 | 订货号 B93100353

可选附件（节选）

• 窗式电流互感器（CTB31/CTB41）与开合式（KBR）互感器，提供多种一次电流与精度等级
