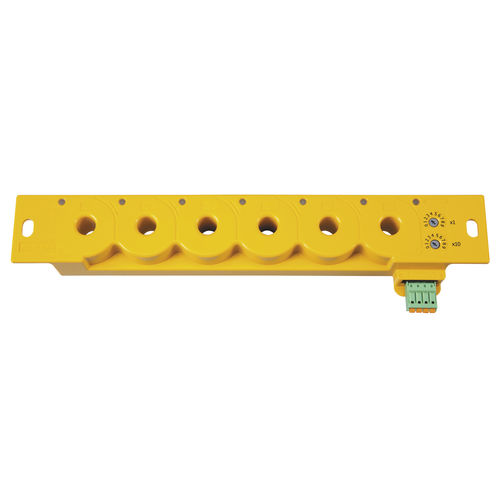

漏电监控系统 LINETRAXX® RCMS150

报警MODBUSRS-485

产品概述
LINETRAXX® RCMS150 系列为 6 通道交直流敏感（B 型）剩余电流监视器，用于测量接地电源中的交流和直流故障（剩余）电流。设备测量范围 IΔ 可达 500 mA，频率范围 DC…2 kHz，适用于被监视回路额定电压 300 V、负载电流最大 32 A 的末端回路。每通道具有两个独立可调响应阈值以区分预警与报警。测量值与报警状态可通过 RS-485 传输，参数亦可通过该接口配置。

主要能力

• 作为定期绝缘测试的替代方案，实现持续的剩余电流监测
• AC/DC 全波敏感测量（B 型），6 通道（K1…K6）
• 支持纯直流故障评估
• 紧凑设计，适用空间受限的安装环境
• RS-485 接口，支持 Modbus RTU 或 BMS 协议，便于数据传输与可视化
• 通过 RS-485 实现参数配置及测量/报警传输

功能要点

• 剩余电流 IΔ 测量范围：最高 500 mA；频率范围 DC…2 kHz
• 每通道提供 2 路测量：1 × RMS、1 × DC
• 每通道两级独立可调响应（预警 + 报警）
• 持续自检功能，测量电流互感器为全屏蔽结构以减少磁场干扰
• 支持 DIN 导轨或螺钉安装，适配标准配电箱
• 与 Bender 网关（如 COM465IP、CP9…）兼容，便于集成

接口与型号

• RCMS150：RS-485，BMS 协议。设备地址范围 2…90（设备端设置）。总线上最多 89 台。
• RCMS150-01：RS-485，Modbus RTU。设备上机械电位器设置地址 1…99；通过总线可达 1…247。总线上最多 247 台。

应用

• 在 DC 0…2 kHz 频段内测量并持续监控高达 IΔ = 500 mA 的 AC 与 DC 故障电流
• 监控额定电压最高 300 V、额定回路电流 32 A 的末端回路
• 适合集成到设备或建筑的监控系统，适用于空间受限的场合
• 允许在最高 2000 m 海拔高度下运行

型号
RCMS150 | DC 24 V | BMS | B94053025
RCMS150-01 | DC 24 V | Modbus RTU | B94053026
RCMS150-W-01 | DC 24 V | Modbus RTU | B94053026W

可选附件
DIN 导轨安装夹 — B91080110
带网关的 Condition Monitor（COM465IP / CP907-I 等）— B95061065 / B95061031 / B95061032
RS-485 中继器 DI-1DL — B95012047
剩余电流监测系统*（RCMS460/RCMS490 系列）— B94053001 / B94053002 / B94053005 / B94053006
*在此方案中不需要 Condition Monitor/网关；仅用于测量值和报警指示，不适用于参数设置。

特性 / 技术规格

• 类型：交直流敏感剩余电流监视器（B 型），LINETRAXX® RCMS150 系列
• 通道数：6（K1…K6），每通道 2 个测量通道（1 × RMS，1 × DC）
• 剩余电流测量范围：最高 IΔ = 500 mA；测量频率：DC…2 kHz
• 监视回路额定电压：300 V；回路最大负载电流：32 A
• 供电：DC 24 V
• 通信接口：RS-485（BMS 或 Modbus RTU，视型号而定）
• 可调：每通道 2 个响应阈值（预警 + 报警）
• 地址范围及总线容量见型号约定
• 安装：导轨或螺钉安装
• 连续自检及屏蔽测量互感器
• 工作高度：最高 2000 m
