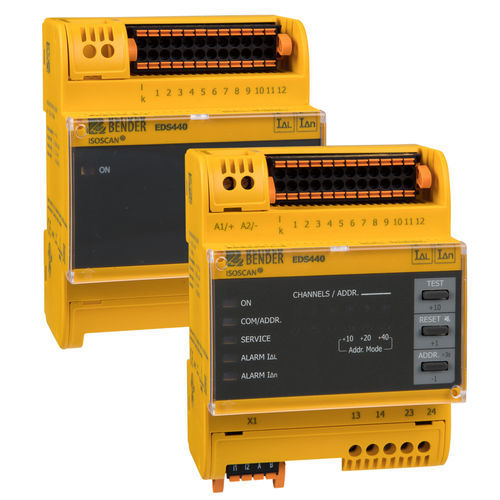

绝缘故障定位器 ISOSCAN® EDS440 series

产品概述
ISOSCAN® EDS440 绝缘故障定位仪与绝缘监视仪 ISOMETER® iso685-D-P 或定位电流注入器 PGH 配合使用，用于不接地供电系统（IT 系统）的绝缘故障定位。设备通过测量电流互感器（CT）检测定位电流信号并进行评估。单台 EDS440 可接入最多 12 个 CT；通过 RS-485（BS 总线）可组网最多 50 台 EDS440，从而监视最多 600 路输出回路。

主要特性

• 在线自动绝缘故障定位
• 适用：主回路及控制回路
• 为测量电流互感器提供 12 个测量通道
• 包含 CT 连接监测功能
• 通用、模块化系统概念，便于灵活集成
• 可选 12 路继电器扩展模块（IOM441-S）
• 故障记忆行为可选
• 响应灵敏度可配置，通常为 2…10 mA（视型号而定）
• 可配置响应值的交流剩余电流测量
• 两路报警继电器（每路一个常开触点），可选择常开或常闭工作
• 外部测试/复位输入
• 集中显示故障输出回路
• 串行接口 RS-485（BS 总线），地址范围 2…79；支持 Modbus RTU

适用场景

• 用于 AC、3AC 及 DC IT 系统的绝缘故障定位
• 工业装置与船舶的主回路和控制回路
• 电厂中的二极管隔离直流 IT 系统
• 医疗场所的电气系统

型号
型号 | 电源电压 U_S* | 响应值 | LED 显示 | 选项 "W" | 订货号
EDS440-S-1 | DC 24 V | 2…10 mA | -- | -- | B91080201
EDS440W-S-1 | DC 24 V | 2…10 mA | -- | ✓ | B91080201W
EDS440-L-4 | AC/DC 24…240 V | 2…10 mA | ✓ | -- | B91080202
EDS440W-L-4 | AC/DC 24…240 V | 2…10 mA | ✓ | ✓ | B91080202W
EDS440-LAF-4 | AC/DC 24…240 V | 10 mA（固定） | ✓ | -- | B91080209

可选附件
型号 | 电源电压 U_S | 订货号
DI-1PSM（RS-485 中继器） | AC/DC 24 V ± 20 % | B95012044
DI-2USB（RS-485/USB 转换器，含 USB 电缆） | 由 USB 供电 | B95012045
IOM441-S（输入/输出模块） | 12 路继电器模块 | B95012057

测量电流互感器（示例）
型号 | 内径 / mm | 结构类型 | 订货号
CTAC20 | ø 20 | 环形 | B98110005
CTAC35 | ø 35 | 环形 | B98110007
CTAC60 | ø 60 | 环形 | B98110017
CTAC120 | ø 120 | 环形 | B98110019
CTAC210 | ø 210 | 环形 | B98110020
另有分割式、柔性及矩形等替代型互感器，附对应订货号

技术规格

• 输入：每台 EDS440 最多 12 个测量电流互感器
• 系统扩展：通过 RS-485（BS 总线）最多可连接 50 台 EDS → 最多监视 600 路回路
• 响应灵敏度：可配置，通常 2…10 mA（视型号）；LAF 型为 10 mA 固定
• 测量：可配置响应值的交流剩余电流测量
• 报警继电器：两路报警继电器，每路一个常开触点；可选常开或常闭工作
• 可选：通过 IOM441-S 扩展 12 路继电器通道
• 包含 CT 连接监测
• 串行接口：RS-485（BS 总线），支持 Modbus RTU；总线地址范围 2…79
• 集中显示故障输出回路；外部测试/复位输入
• 供电类型：DC 24 V 及 AC/DC 24…240 V（依型号而定）
• 模块化设计，便于与上位控制与可视化系统集成
