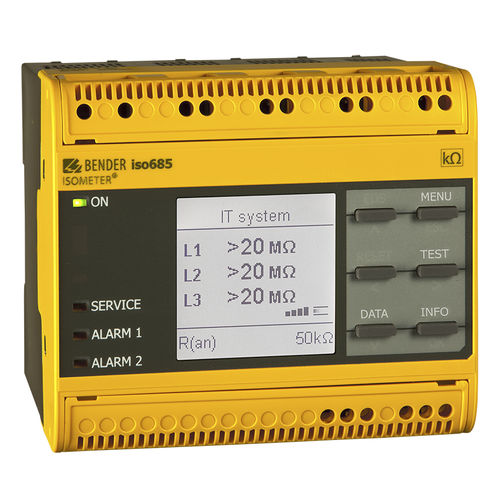

三相系统绝缘控制器 ISOMETER® isoNAV685-D series

交流电网AC/DC直流

概述
ISOMETER® isoNAV685-D 是符合 IEC 61557-8 的 IT（不接地）系统绝缘监视仪。适用于额定频率 60 Hz 的三相交流 3(N)AC 系统及直流 IT 系统，支持与整流器/逆变器等元件的带电连接，以及直接连接的直流组件（整流器、转换器、变频驱动等）。

主要功能

• 瞬时跳闸：150 ms
• 用于变频器的断开功能与直流偏置电压跳闸
• 自动适应现有系统的漏电电容
• 结合 AMPPLUS 与其他配置相关的测量方法
• 可调响应范围：1 kΩ…10 MΩ（出厂设定 5 kΩ）；直流偏置响应值示例：150 V
• 高分辨率图形 LC 显示并带 isoGraph 趋势记录
• 测量线连接监视与自动自检
• 隔离的模拟输出：0(4)…20 mA、0…400 μA、0…10 V、2…10 V
• 可编程数字 I/O，支持 Modbus TCP、BCOM 与集成 Web 服务器
• 带实时时钟的历史存储（约 3 天缓冲），可存储最多 1023 条带日期/时间的报警信息

应用

• 包含直接连接直流组件（整流器、转换器、变频器等）的交直流主回路
• 包含开关电源的系统
• 包含变频器的系统

型号 / 变体
型号 | 标称系统电压 Un | 电源电压 Us | 订货号
isoNAV685-D | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | B91067014

可选附件

• 螺丝接线端子套件 — B91067901（如标注则包含）
• 弹簧接线端子套件 — B91067902
• 外壳附件（端子盖、2 个安装夹）— B91067903（如标注则包含）

下载

• CE 合格声明
• 产品手册、快速入门、使用说明书
• 数据表
• 证书与 UKCA 声明

特性 / 技术规格

• 标准：符合 IEC 61557-8（IT 系统绝缘监视）
• 适用系统类型：IT AC（3(N)AC）与 IT DC；支持带电连接的整流器/逆变器
• 额定系统频率：60 Hz（适用）
• 标称系统电压范围：AC 0…690 V；DC 0…1000 V
• 电源电压：AC 24…240 V；50…400 Hz 或 DC 24…240 V
• 响应值范围：可调 1 kΩ…10 MΩ（出厂 5 kΩ）；直流偏置响应值 150 V
• 瞬时跳闸时间：150 ms
• 测量/模拟输出：0(4)…20 mA、0…400 μA、0…10 V、2…10 V（电隔离）
• 通信：Modbus TCP、BCOM、集成 Web 服务器；可通过 Webserver（选件 COMTRAXX®）进行远程设置
• 显示：高分辨率图形 LC，isoGraph
• 历史存储：RTC，约 3 天缓冲，最多 1023 条带时间戳的报警信息
• 连接监视：测量线监控
• 可编程数字 I/O 与自动自检功能
• 产品编号：B91067014
