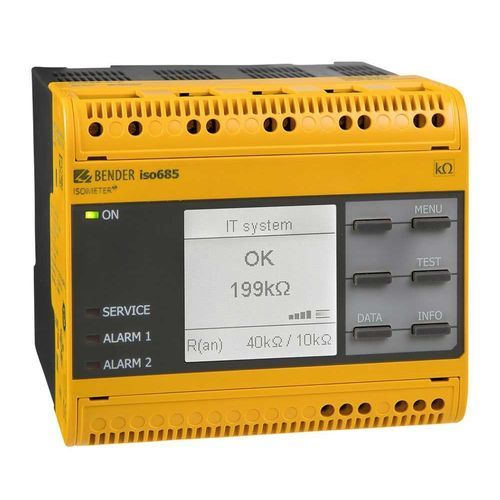

三相系统绝缘控制器 ISOMETER® iso685-…-B series

交流电网AC/DC直流

概述
ISOMETER® iso685-…-B 是一款符合 IEC 61557-8 的 IT 系统绝缘监测仪。适用于交流（AC）、三相交流（3(N)AC）、交直流（AC/DC）和直流（DC）系统；交流系统中可包含整流器、逆变器、变速驱动等直流供电部件。

主要卖点

• 预定义测量配置，适用于典型工业与电力应用
• 可靠测量绝缘电阻、系统电压、电容和频率
• 集成 Web 服务器，支持远程配置与诊断
• 通信接口：BCOM、Modbus TCP/RTU、RS-485 / Bender 传感器总线
• 支持耦合 IT 系统（ISOnet），具备 isoGraph 和带时间戳的报警记录

设备型号

• iso685-D-B：带高分辨率图形液晶显示和前面板操作控件，支持本地操作；不可与 FP200 组合用于本地直接控制。
• iso685-S-B：无显示和本地控制，需配合 FP200 前面板操作。
• 选项 "W"：适用于极端气候/机械条件的加固版本（iso685W-D-B、iso685W-S-B）。

功能特性

• 自动适应系统漏电电容，并可将 AMPPlus 与特定测量配置的方法组合使用
• 两组独立可调的响应值范围：1 kΩ…10 MΩ
• 测量线连接监测与自动设备自检
• isoGraph：随时间的绝缘电阻图示；历史缓冲 3 天，可存储 1023 条报警记录（带日期/时间）
• 模拟输出与测量绝缘值成比例：0(4)…20 mA、0…400 μA、0…10 V、2…10 V（电隔离）
• 可编程数字输入/输出；支持通过 Web 服务器或 COMTRAXX® 网关进行远程设置
• 可通过互联网进行远程诊断；可通过耦合装置扩展测量电压范围

应用

• AC、DC 或 AC/DC 主回路
• 直接连接直流部件的 AC/DC 主回路（整流器、变流器、变速驱动等）
• UPS 和蓄电池系统
• 相位控制加热器及包含开关电源的系统
• 具有高系统漏电电容的耦合 IT 系统

型号对照表
型号 | 标称系统电压 Un | 电源电压 US | 显示 | W 选项 | 订货号
iso685-D-B | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC/DC 24…240 V | 集成 | – | B91067020
iso685W-D-B | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC/DC 24…240 V | 集成 | -40…+70°C, 3K23, 3M12 | B91067020W
iso685-S-B + FP200 | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC/DC 24…240 V | 外置（通过 FP200 操作） | – | B91067220
iso685W-S-B + FP200 | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC/DC 24…240 V | 外置 | -40…+70°C, 3K23, 3M12 | B91067220W

可选附件（摘录）

• 耦合装置（多种型号）
• 螺丝端子套件 / 插拔式端子套件
• 外壳配件：端子盖、安装夹

技术规格

• 标准：IEC 61557-8（用于 IT 系统的绝缘监测）
• 适用系统：AC、3(N)AC、AC/DC、DC
• 名义系统电压范围：AC 0…690 V; 1…460 Hz / DC 0…1000 V
• 供电：AC/DC 24…240 V（视型号而定）
• 响应值范围：1 kΩ … 10 MΩ（两档可调）
• 测量功能：绝缘电阻、电压、电容、频率
• 模拟输出：0(4)…20 mA、0…400 μA、0…10 V、2…10 V（电隔离）
• 通信：RS-485 / Bender sensor bus（Modbus RTU）、BCOM、Modbus TCP、Web 服务器、ISOnet
• 历史记录：缓冲 3 天，最多 1023 条带时间戳的报警；isoGraph
• 环境选项 W：-40…+70°C，防护/环境等级 3K23、3M12（适用时）
