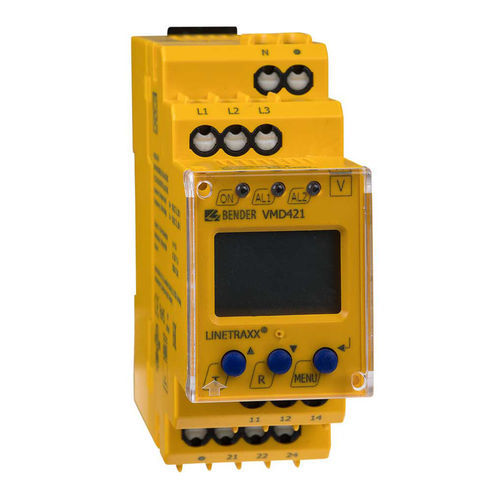

过压监控继电器 LINETRA ® VMD421H series

频率相位顺序相位不平衡

概述
LINETRAXX® VMD421H 是一款用于 3(N)AC 系统的多功能电压监测继电器。用于监视欠电压、过电压、频率以及两个阈值之间的电压（窗口鉴别功能）。电压按有效值（r.m.s.）测量，实时测量值在 LC 显示屏上连续显示。设备由被监测系统供电，并配备内部后备电源。

主要特性

• 在 3(N)AC 系统中监视频率、欠电压、过电压及窗口鉴别（70…500 V；变体 70…500/288 V）
• 无需外部电源（由被监测系统供电），内置能量后备
• 有效值 r.m.s. 测量（含 AC+DC 成分）
• 可调的启动延迟、响应延迟与释放延迟
• 可调切换滞后
• 可选监测功能： <U、>U、<f、>f
• Preset 预设功能以自动设置基本参数

指示与控制

• 多功能 LC 显示屏，持续显示实时测量值
• 指示灯：电源、报警1、报警2
• 触发值记忆功能
• 持续自检
• 内部测试/复位按钮
• 设置密码保护

输出 / 机械 / 接线

• 两个独立报警继电器，每个为一组转换触点（SPDT）
• 常闭或常开动作及故障记忆行为可选
• 可封闭透明罩
• 两模块外壳（36 mm）
• 推线端子（每个接线点两端子）；也有螺丝端子版本，见物料号
• 符合 RoHS

应用

• 对电压敏感的机械与设备的电压监视
• 在达到设定电压阈值时自动启停设备
• 备用电源与应急供电系统的监视
• 便携负载供电电压监视
• 保护三相电机免受断相或相序错误的影响
• 变压器保护与不对称负载识别

变体（表）
Type | Nominal system voltage U_n* | Response value | Art. No.**
VMD421H-D-3 | 3(N)AC 70…500 V, 15…460 Hz | AC 70…500 V | B73010007 / B93010007

可选附件（表）
Type | Art. No.
安装夹（螺丝固定，每台设备需 1 件） | B98060008
安装框 XM420 | B990994

下载（文档）

• VMD421H 使用手册 (PDF, EN)
• VMD421H 数据表 (PDF, EN)
• VMD421H 快速启动 (PDF, EN/DE)
• VMx42x 系列 CE / UKCA 合格声明 (PDF)

特性 / 规格

• 测量电压范围：3(N)AC AC 70…500 V，频率 15…460 Hz
• 监测功能：欠电压 (<U)、过电压 (>U)、频率 (<f、>f)、窗口鉴别
• 测量：有效值 r.m.s. 测量（含 AC+DC）
• 显示：多功能 LC 显示，持续显示测量值
• 电源：由被监测系统供电，内部能量后备保证短时掉电时显示与动作
• 延时：可调的启动延迟、响应延迟和释放延迟
• 输出：两个报警继电器，每个为一组转换触点
• 工作模式：常闭或常开可选；故障记忆可选
• 指示：电源、报警1、报警2 LED
• 安全：持续自检；内部测试/复位；设置密码保护
• 机械：两模块（36 mm）外壳；可封闭透明罩
• 端子：推线端子（每接点两端子）；螺丝端子版本见物料号
• 合规性：RoHS；VMx42x 系列具 CE/UKCA 合规文件
• 变体物料号示例：B73010007、B93010007
• 备注：* 绝对值；** B7… = 推线端子 / B9… = 螺丝端子
