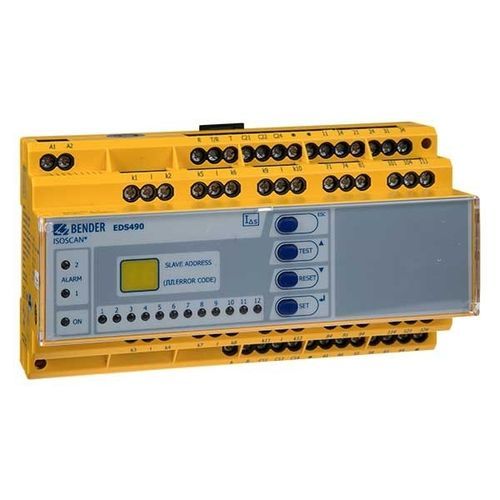

漏电监控系统 LINETRAXX® RCMS490-L变压器连续式数字
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 漏电
- 应用
- 变压器
- 其他特性
- 连续式, 数字, 多通型
产品介绍
概述
LINETRAXX® RCMS490-L 是一款多通道剩余电流监测装置，用于检测和评估接地电源中的故障电流、剩余电流和运行电流。每台设备提供12个测量通道，RCMS490 版本在每个通道上配备一个报警接点。系统可通过 BMS 总线（RS-485）扩展，以监视大量子回路。
主要能力
系统与测量电流互感器
相关互感器：CTBS25 或 CTUB100（交直流敏感，B型，需24 V DC 供电）；CTAC（闭合）、WR（矩形）、WS（开合）和 WF（柔性）系列用于交流和脉动电流（A型）。可将不同系列互感器任意组合连接至通道。最多可通过 BMS 总线（带 BMS 协议的 RS-485）连接90台 RCMS 设备，从而在一个系统中监视最多1080个通道。
特点
应用
型号变体
Type | Supply voltage U_S | Art. No.
RCMS490-L-1 | DC 16…94 V / AC 16…72 V, 42…460 Hz | B94053007
RCMS490-L-2 | DC 70…276 V / AC 70…276 V, 42…460 Hz | B94053008
可选附件（摘选）
电源
STEP-PS/1 AC/24 DC/0.5（用于最多4个 CTUB100） | B94053110
STEP-PS/1 AC/24 DC/1.75（用于最多14个 CTUB100） | B94053111
STEP-PS/1 AC/24 DC/4.2（用于最多34个 CTUB100） | B94053112
DI-1PSM（RS-485 中继器） | B95012044
中继与接口转换器（示例）
COM465IP | 带集成网关的 Condition Monitor（Bender/Ethernet） | B95061065
CP907-I / CP915-I | 用于将 BMS 设备连接到 TCP/IP 网络的 Condition Monitor | B95061031 / B95061032 / B95061033 / B95061034
测量电流互感器（摘选）
脉动电流敏感示例：CTAC20（ø20）B98110005；CTAC35（ø35）B98110007；WR70x175S（70x175）B11738；WS20x30（开合）B98080601。
交直流敏感示例：CTUB102-CTBC20（ø20）B78120011；CTBS25（ø25）B98120060。
下载
RCMS460/RCMS490 产品系列的数据表、手册、CE/UKCA 声明及技术补充资料可供下载。
技术规格
LINETRAXX® RCMS490-L 是一款多通道剩余电流监测装置，用于检测和评估接地电源中的故障电流、剩余电流和运行电流。每台设备提供12个测量通道，RCMS490 版本在每个通道上配备一个报警接点。系统可通过 BMS 总线（RS-485）扩展，以监视大量子回路。
主要能力
- 每通道可选择测量敏感性：交流（A型）、脉动直流或交直流敏感（B型），取决于所用测量互感器
- 作为定期检验时绝缘测试的可替代方案
- 每通道报警（RCMS490）或设备级报警继电器
- 谐波、直流分量和总谐波失真（THD）分析
- 可为消防保护和设备保护设置频率响应
系统与测量电流互感器
相关互感器：CTBS25 或 CTUB100（交直流敏感，B型，需24 V DC 供电）；CTAC（闭合）、WR（矩形）、WS（开合）和 WF（柔性）系列用于交流和脉动电流（A型）。可将不同系列互感器任意组合连接至通道。最多可通过 BMS 总线（带 BMS 协议的 RS-485）连接90台 RCMS 设备，从而在一个系统中监视最多1080个通道。
特点
- 真实有效值（True r.m.s.）测量
- 每台设备12个测量通道（剩余电流测量或数字输入）
- 所有通道的快速并行扫描
- 响应范围示例：10 mA…10 A（0…2000 Hz）；6 mA…20 A（42…2000 Hz）；100 mA…125 A（42…2000 Hz）等
- 预置功能与可调时间延迟
- 历史记录（含日期/时间）300 条；每通道数据记录器 300 条
- 持续的 CT 连接监测；设置具备密码保护
- 背光图形显示和报警 LED
应用
- 在相应频率范围内测量与评估剩余电流、故障电流和运行电流（根据互感器为 0…2000 Hz 或 42…2000 Hz）
- 在可燃环境中监测被视为火灾隐患的电流并通过快速断开实现消防保护
- 对 TN-S 系统进行 EMC 监测以检测游离电流和额外 N‑PE 连接
- 监测中性线（N 导体）因谐波引起的过载
- 监测 PE 与等电位连接导体以确保无电流
- 对固定电气设备进行剩余电流监测以确定符合实际的检验间隔（例如符合 DGUV V3）
- 监测数字输入
型号变体
Type | Supply voltage U_S | Art. No.
RCMS490-L-1 | DC 16…94 V / AC 16…72 V, 42…460 Hz | B94053007
RCMS490-L-2 | DC 70…276 V / AC 70…276 V, 42…460 Hz | B94053008
可选附件（摘选）
电源
STEP-PS/1 AC/24 DC/0.5（用于最多4个 CTUB100） | B94053110
STEP-PS/1 AC/24 DC/1.75（用于最多14个 CTUB100） | B94053111
STEP-PS/1 AC/24 DC/4.2（用于最多34个 CTUB100） | B94053112
DI-1PSM（RS-485 中继器） | B95012044
中继与接口转换器（示例）
COM465IP | 带集成网关的 Condition Monitor（Bender/Ethernet） | B95061065
CP907-I / CP915-I | 用于将 BMS 设备连接到 TCP/IP 网络的 Condition Monitor | B95061031 / B95061032 / B95061033 / B95061034
测量电流互感器（摘选）
脉动电流敏感示例：CTAC20（ø20）B98110005；CTAC35（ø35）B98110007；WR70x175S（70x175）B11738；WS20x30（开合）B98080601。
交直流敏感示例：CTUB102-CTBC20（ø20）B78120011；CTBS25（ø25）B98120060。
下载
RCMS460/RCMS490 产品系列的数据表、手册、CE/UKCA 声明及技术补充资料可供下载。
技术规格
- 产品系列：LINETRAXX® RCMS（RCMS490-L 设备变体）
- 测量通道：每台 12 个；系统最多 1080 个通道（通过最多 90 台设备的 BMS 总线）
- 测量类型：AC、脉动 DC、AC/DC 敏感（取决于 CT 系列）
- 响应频率范围：0…2000 Hz 与 42…2000 Hz（取决于 CT）
- 响应范围示例：10 mA…10 A；6 mA…20 A；100 mA…125 A（视变体而定）
- 报警：RCMS490 每通道 1 个报警接点；设备层面为两个报警继电器
- 数据记录：历史记录 300 条；数据记录器 300 条/通道
- 接口：BMS 总线（RS-485）；可通过网关支持以太网/Modbus/SNMP
- 操作界面：背光图形显示与报警 LED
- 保护/配置：可调频率响应与时间延迟；密码保护；持续 CT 连接监测
- 合规性：提供 CE/UKCA 文档
