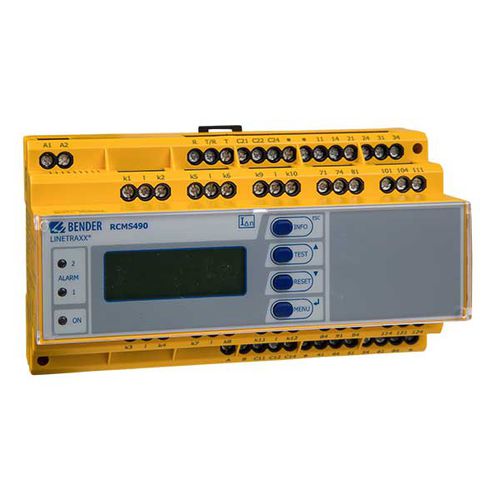

漏电监控系统 LINETRAXX® RCMS490-D

连续式数字多通型

产品概述
LINETRAXX® RCMS490‑D 是一款多通道剩余电流监测仪，用于检测与评估接地供电系统中的故障电流、剩余电流与工作电流。每台设备配备12个测量通道；多台设备可通过 BMS（RS‑485）联网，以覆盖大型系统。测量的灵敏度（交流、脉动直流或 AC/DC）由每通道所选用的测量电流互感器（CT）决定。

要点 / 概览

• 每台设备12个测量通道，可作为剩余电流测量或数字输入使用。
• RCMS490 版本：每通道1个报警触点；其他版本配备全局报警继电器。
• 可通过为每个通道选择合适的 CT，实现交流、脉动直流或 AC/DC 敏感测量。
• True r.m.s. 实值测量；谐波与直流(DC)/THD 分析；可为人员保护、消防和设备保护设置频率响应。

详细信息
RCMS 系列（RCMS460‑D/-L、RCMS490‑D/-L）支持闭合、分体、矩形和柔性等多种测量互感器（例如 CTUB100、CTBS25、CTAC…、WR…、WS…、WF…）。CTUB100/CTBS25 系列用于 AC/DC 敏感（Type B）测量，部分型号可能需要 24 V DC 电源。不同类型的 CT 可任意组合连接至测量通道。单个 BMS 总线上最多可连接 90 台监视器，总计可监视多达 1080 个测量通道。

功能特性

• 每通道可选择测量类型（AC / 脉动 DC / AC‑DC 敏感）。
• True r.m.s. 测量，谐波、直流分量与 THD 分析。
• 所有通道的快速并行扫描；预设功能与可调时间延迟。
• 响应范围示例：10 mA…10 A（0…2000 Hz）；6 mA…20 A（42…2000 Hz）；100 mA…125 A（42…2000 Hz，D4 版本）。
• 带日期时间戳的历史记录存储 300 条；每通道 300 条的数据记录器。
• 报警输出：部分版本带两个全局报警继电器（各 1 个转换触点），RCMS490 版本每通道带 1 个报警触点；可选常开或常闭；外部测试/复位按钮接口。
• 背光图形显示（7 段样式）、报警 LED、持续 CT 连接监控以及设置密码保护。

应用

• 在配电板、母线和固定设备上测量与评估剩余、故障与运行电流，频率范围视 CT 而定：0…2000 Hz（CTUB100/CTBS25）或 42…2000 Hz（CTAC…/WR…/WS…/WF…）。
• 在易燃环境中对被视为火灾隐患的电流进行监测，以实现快速断开和防火保护。
• 用于 TN‑S 系统的电磁兼容（EMC）监测，检测杂散电流与额外的 N‑PE 连接。
• 监测中性线（N）因谐波导致的过载，以及监测 PE/等电位连接导体以确保无电流。
• 对固定电气设备与系统进行剩余电流监测，以确定符合实际要求的检测间隔（例如满足 DGUV V3 等规范）。

变体（摘要）

• RCMS490‑D‑1：供电 DC 16…94 V / AC 16…72 V，42…460 Hz — 示例 B94053005。
• RCMS490‑D4‑1：DC 16…94 V / AC 16…72 V，42…460 Hz（D4 响应范围）— B94053011。
• RCMS490‑D‑2：DC 70…276 V / AC 70…276 V，42…460 Hz — B94053006。
• RCMS490‑D4‑2：DC 70…276 V / AC 70…276 V，42…460 Hz（D4）— B94053012。

相关测量互感器系列（示例）

• CTUB100 / CTBS25 — 闭合 CT，用于 AC/DC 敏感测量（Type B），0…2000 Hz。
• CTAC…、WR…、WS…、WF… — 闭合、矩形、分体和柔性 CT，用于交流与脉动电流（Type A），42…2000 Hz。
• WF… 系列柔性 CT 与 RCC420 信号转换器配套，用于需要布线柔性的场合。

配件与系统组件（示例）

• 用于 CTUB100 系列的 24 V DC 电源（如 STEP‑PS）。
• 用于 BMS/Ethernet 集成的网关、重复器与 condition monitor（COM465IP、CP907‑I、CP915‑I）。
• 报警指示器、测试/复位组合、CT 连接电缆及各类 CT。

技术规格（精选）

• 型号：LINETRAXX® RCMS490‑D。
• 每台设备测量通道：12。
• 每条 BMS 总线可连接监视器数量：最多 90 台 → 最多 1080 通道。
• 响应范围示例：10 mA…10 A（0…2000 Hz）；6 mA…20 A（42…2000 Hz）；100 mA…125 A（42…2000 Hz，D4）。
• 测量：True r.m.s.；谐波与 DC/THD 分析。
• 历史记录：300 条；数据记录器：每通道 300 条。
• 通信：BMS 总线（RS‑485）BMS 协议；通过网关/condition monitor 实现集成。
• 保护/功能：针对人员/消防/设备保护可调的频率响应、可调时间延迟、预设功能、密码保护、持续 CT 连接监测。
