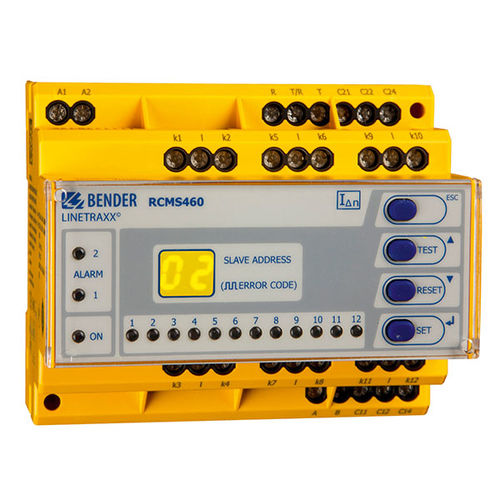

漏电监控系统 LINETRAXX® RCMS460-L

连续式数字多通型

概述
LINETRAXX® RCMS460-L 是一款用于通过配套测量电流互感器检测并评估接地供电系统中的故障电流、剩余电流和运行电流的剩余电流监视器。每台设备提供 12 个测量通道，可通过 BMS 总线（RS-485）与最多 90 台设备联网，系统最多可监视 1080 个测量通道。CTUB100 或 CTBS25 系列闭合互感器适用于 AC/DC 敏感（Type B）测量；CTAC、WR、WS、WF 系列用于交流与脉动电流（Type A）。被监测系统的最大电压取决于所选互感器的绝缘等级。可根据人员保护、消防或设备保护设置频率响应和响应范围；测量电流可进行谐波、直流分量和 THD 的分析。

主要特性

• 可通过为各通道选择不同测量互感器来实现测量类型切换（交流 / 脉动直流 / 交直流敏感）
• 真有效值（True r.m.s.）测量
• 每台设备 12 个测量通道（剩余电流测量或数字输入）
• 系统可扩展：最多 90 台设备 → 系统内最多 1080 个测量通道（通过 BMS 总线）
• 对所有通道的快速并行扫描
• 响应范围示例：10 mA…10 A（0…2000 Hz）；6 mA…20 A（42…2000 Hz）；100 mA…125 A（42…2000 Hz，RCMS…-D4）
• 预设功能与可调时间延迟
• 可调频率响应以满足人员保护、消防与设备保护需求

附加功能与硬件

• 带日期/时间戳的历史记录，最多 300 条记录
• 数据记录器：每通道 300 条记录
• 谐波、直流和 THD 分析
• 两个报警继电器（每个带换向触点，取决于设备）；RCMS490 版本为每通道一个报警触点
• 可选择常开或常闭运行及故障记忆
• 外部测试/复位按钮接口
• 带背光的图形显示和报警指示灯
• 通过 BMS 总线（RS-485，BMS 协议）进行数据交换
• 设备设置密码保护
• 持续的 CT 连接监测
• 符合 RoHS

应用

• 在以下频率范围内测量并评估负载和装置的剩余电流、故障电流和额定电流：0…2000 Hz（使用 CTUB100 或 CTBS25）；42…2000 Hz（使用 CTAC、WR、WS、WF）
• 监测在可燃环境中被视为火灾风险的电流
• 对 TN‑S 系统进行 EMC 监测以检测杂散电流及额外 N‑PE 连接
• 监测谐波引起的 N 导体过载
• 监测 PE 与等电位连接导体以确认无电流
• 对固定电气设备和系统进行剩余电流监测，以确定符合要求的检测周期（例如 DGUV V3）
• 通过快速切断实现人员和消防保护
• 监测数字输入

变体
RCMS460-L-1 — DC 16…94 V / AC 16…72 V, 42…460 Hz — B94053003
RCMS460-L-2 — DC 70…276 V / AC 70…276 V, 42…460 Hz — B94053004

可选附件（节选）

• 电源：STEP-PS/1 AC/24 DC/0.5（支持最多 4 个 CTUB100）— B94053110；STEP-PS/1 AC/24 DC/1.75 — B94053111；STEP-PS/1 AC/24 DC/4.2 — B94053112
• RS-485 中继器：DI-1PSM — B95012044
• Condition Monitor / 网关：COM465IP — B95061065；CP907-I / CP915-I — B95061031/32/33/34
• 测量电流互感器示例：CTAC20/35/60；CTBS25；CTUB102…；WF 系列柔性互感器（WF170、WF250、WF500、WF800、WF1200）

备注
CTBS25 或 CTUB100 系列为 AC/DC 敏感（Type B）测量所必需。WF 系列柔性互感器包含 RCC420 信号转换器。部分电源可能与某些 CT 变体不兼容；请参阅产品文档。
