漏电监控系统 LINETRAXX® RCMS460-D

变压器RS-485连续式

概述

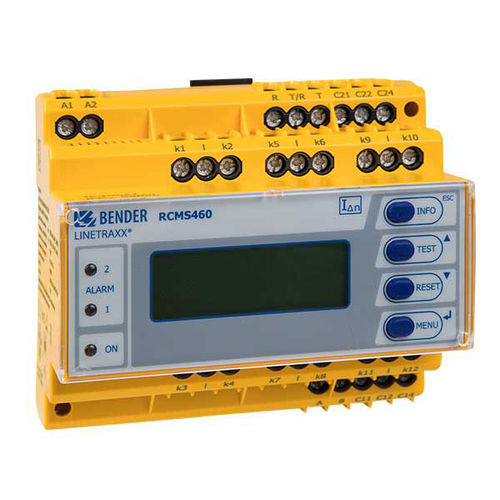

LINETRAXX® RCMS460-D 是用于检测和评估接地供电系统中故障电流、剩余电流和运行电流的剩余电流监测装置。每台设备提供 12 个测量通道，支持闭合、开合或柔性测量电流互感器。设备可通过 BMS 总线（RS-485）联网，以满足大型系统的集中监控需求。

主要特点

• 通过为每通道选择合适的测量电流互感器，可实现交流、脉冲直流或交流/直流（A 型或 B 型）灵敏度
• 真有效值（true r.m.s.）测量
• 每台设备 12 个测量通道（剩余电流测量或数字输入）
• 系统可扩展：最多 90 台设备 → 最多 1080 个测量通道（BMS 总线）
• 对所有通道进行快速并行扫描；响应范围与时间延迟可调
• 可配置频率响应以满足人员保护、火灾保护和设备保护要求

附加功能

• 带时间戳的历史记录（300 条）与数据记录器（每通道 300 条）
• 谐波、直流分量与 THD 分析
• 报警输出：两个继电器（每个转换触点，设备依赖）；RCMS490 型为每通道一个报警触点
• 可选常开/常闭工作模式及故障记忆；外部测试/复位按钮接口
• 带背光的图形显示与报警 LED；设置密码保护
• 持续的 CT 连接监测；通过 BMS 总线（RS-485）进行数据交换；符合 RoHS

典型应用

• 根据所用互感器，在 0…2000 Hz 或 42…2000 Hz 频段内测量和评估剩余、故障与运行电流
• 在可燃性环境中监测可能引发火灾的电流
• 对 TN-S 系统进行 EMC 监测，以发现游离电流和额外的 N–PE 搭接
• 监测因谐波导致的 N 导体过载；核实 PE/等电位导体的无电流状态
• 对固定电气设备和系统进行剩余电流监测，以确定符合规范的检测间隔（例如 DGUV V3）
• 按配置实现快速断开以保护人员和防火；监测数字输入

变体（节选）
RCMS460-D-1 | DC 16…94 V / AC 16…72 V, 42…460 Hz | B94053001
RCMS460-D4-1 | DC 16…94 V / AC 16…72 V, 42…460 Hz | B94053009
RCMS460-D-2 | DC 70…276 V / AC 70…276 V, 42…460 Hz | B94053002
RCMS460-D4-2 | DC 70…276 V / AC 70…276 V, 42…460 Hz | B94053010

可选附件（节选）

• STEP-PS/1 AC/24 DC 电源（根据 CTUB100 数量提供不同容量） | B94053110…B94053112
• DI-1PSM RS-485 中继器 | B95012044
• COM465IP 网关及功能包（Modbus TCP、可视化、虚拟设备等） | B95061065 / B75061xxx
• CP907-I / CP915-I Condition Monitor（用于 TCP/IP 集成） | B95061031…B95061034

测量电流互感器（示例）

• 交流/脉动敏感：CTAC20 ø20 B98110005、CTAC35 ø35 B98110007、WR70x175S B11738、WS20x30 B98080601
• 交流/直流全响应（B 型）：CTUB102/CTBC20 ø20 B78120011、CTBS25 ø25 B98120060
• 柔性 WF 系列：WF170-1 ø170 B78080201、WF1200-2 ø1200 B78080210

下载

• RCMS460/RCMS490 操作手册（PDF）
• RCMS460/RCMS490 数据表（PDF）
• RCMS460-490 CE / UKCA 声明（PDF）
• CTUB100 布线附录（Technical info）

技术规格（摘要）

• 每台设备测量通道：12
• BMS 总线可接设备上限：90 → 系统可达 1080 通道
• 响应范围示例：10 mA…10 A (0…2000 Hz); 6 mA…20 A (42…2000 Hz); 100 mA…125 A (42…2000 Hz)（RCMS…-D4）
• 真有效值测量；支持谐波/直流/THD 分析
• 历史记录与数据记录器：300 条 / 每通道 300 条
• 报警输出、显示、可调频率响应与时间延迟；设置密码保护
• 连续 CT 连接监测；通过 BMS 总线（RS-485）通信
