三相系统绝缘控制器 ISOMETER® iso685 series

交流电网AC/DC直流

概述
ISOMETER® iso685 是一款符合 IEC 61557-8 的 IT 系统绝缘监视仪，适用于交流、三相交流、交直流和直流系统，包含直接连接直流组件（整流器、逆变器、变速驱动器）的交流系统。

主要优点

• 预定义的测量配置以适应常见应用场景
• 可靠测量绝缘电阻、系统电压、电容和频率
• 集成 Web 服务器并支持 Modbus TCP/RTU
• 历史记忆（实时时钟，缓冲≈3天，最多存储1023条报警）
• 自动适应系统泄漏电容

设备型号

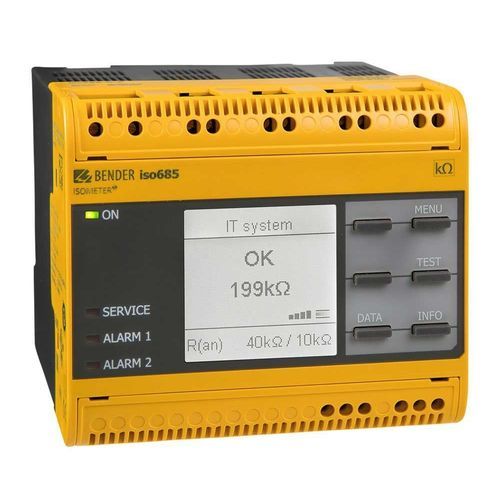

• iso685-D：带高分辨率图形液晶显示和本地操作控件的机型，不能与 FP200 组合使用。
• iso685-S：无显示和本地操作控件的机型，仅与 FP200 面板组合使用，由 FP200 操作。
• 选项 "W"：适用于极端气候和机械环境的加强型（iso685W-D、iso685W-S）。

功能

• 适用于含有电气隔离或直流组件的 IT AC 和 IT DC 系统
• 自动适应现有系统的泄漏电容
• 结合 AMPPlus 与其他配置化测量方法
• 两个独立可调的响应值范围：1 kΩ…10 MΩ
• 测量导线连接监控与自动自检
• isoGraph：随时间显示绝缘电阻变化
• 模拟输出：0(4)…20 mA、0…400 μA、0…10 V、2…10 V（电气隔离），与测得的绝缘值成比例
• 可自由编程的数字输入/输出
• 通过 Web 服务器远程配置（选件：COMTRAXX® 网关）及服务远程诊断
• 接口：RS-485/BS、BCOM、Modbus TCP/RTU
• 可通过耦合器扩展电压测量范围

适用场景

• 交流、直流或交直流主回路
• 含直接连接直流组件（整流器、变流器、变速驱动器）的 AC/DC 主回路
• 不间断电源（UPS）与电池系统
• 相位控制加热器与含开关电源的系统
• 具有高泄漏电容的 IT 系统

型号一览（型号 | 标称系统电压范围 Un | 电源电压 US | 显示 | W 选项 | 订货号）
iso685-D | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | 带显示 | – | B91067010
iso685W-D | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | 带显示 | -40…+70°C, 3K23, 3M12 | B91067010W
iso685-S + FP200 | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | 无显示（分离） | – | B91067210
iso685W-S + FP200 | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | 无显示（分离） | -40…+70°C, 3K23, 3M12 | B91067210W

可选附件

• 耦合器：AGH150W-4、AGH204S-4、AGH520S、AGH676S-4
• 端子组与外壳配件（部分附件随货提供）

技术规格

• 标准：IEC 61557-8（IT 系统绝缘监视）
• 适用系统：AC、3(N)AC、AC/DC、DC
• 测量功能：绝缘电阻、电压、容量、频率
• 响应范围：1 kΩ … 10 MΩ（两组独立可调）
• 模拟输出：0(4)…20 mA、0…400 μA、0…10 V、2…10 V（电隔离）
• 接口：RS-485/BS、BCOM、Modbus TCP/RTU、集成 Web 服务器
• 历史记忆：含实时时钟，可存储 1023 条带时间戳的报警（缓存约3天）
• 环境选项 W：-40…+70°C（示例防护/耐候等级 3K23、3M12）
