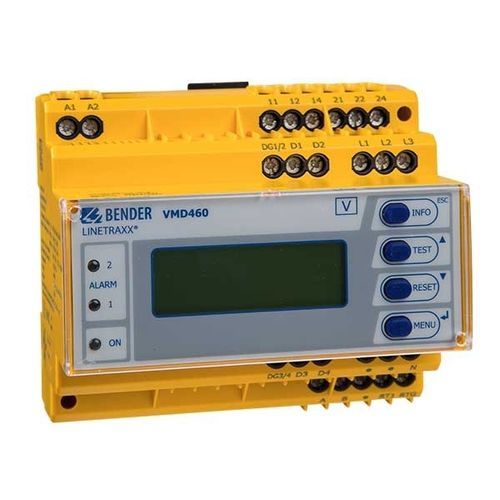

电压监控继电器 LINETRAXX® VMD460-NA

频率DIN导轨RS485

概述
LINETRAXX® VMD460-NA 是一款外部电网与系统保护装置，用于在测量到的电压或频率越过标准阈值时，通过耦合开关自动将发电装置与公共电网断开。设备连续监测电网参数，在背光图形液晶显示屏实时显示测量值，并记录导致继电器跳闸的事件。该设备功能可配置以满足各国电网规范。

主要特性

• 为各国标准和规范预设的基本程序（例如 G99/G98、VDE-AR-N 4105）
• 孤岛检测：df/dt（ROCOF）与矢量位移检测
• 持续监测相电压与相间电压
• 耦合开关监控可配置（常闭/常开/关闭）；单故障容错设计
• RS-485 接口用于数据交换与参数设置
• 通过 ripple control 接收器实现远程停机
• 测试功能：断开时间测试与触发回路测试按键
• 背光图形 LC 显示；语言选择（德语/英语/意大利语）
• 设置密码保护；面板可封铅
• 事件记录：可回溯最后 300 次配电网故障并带时间戳（实时时钟）

应用

• 中央网络与系统保护（例如 VDE-AR-N 4105）
• 并网发电装置与公共电网间的保护性自动断开
• 接口保护，符合相关工程建议（EREC G99/G59/G83、CEI 0-21）
• 用于分布式/并网发电的安全断网通用解决方案

认证 / 合规

• VDE-AR-N 4105
• VDE-AR-N 4110
• BDEW 技术指南
• G99 / G98 / G59 / G83
• CEI 0-21
• DIN V VDE V 0126-1-1

变体
Type | 供电电压 U_S | 货号
VMD460-NA-D-2 | AC/DC 100…240 V | B93010045

技术规格

• 设备型号：LINETRAXX® VMD460-NA
• 供电电压（变体）：AC/DC 100…240 V（VMD460-NA-D-2）
• 功能：通过耦合开关实现的外部电网与系统保护（断开）
• 检测方法：ROCOF（df/dt）与矢量位移检测
• 监测：相电压与相间电压的连续监控
• 接口：RS-485（数据交换/参数设置）；ripple control 接收器（远程停机）
• 事件存储：最后 300 条配电网故障并带时间戳（RTC）
• 操作：背光图形 LC 显示；语言选择（德/英/意）
• 安全：设置密码保护；面板可封铅
• 可靠性：单故障容错设计；耦合开关监控可配置（常闭/常开/关闭）
