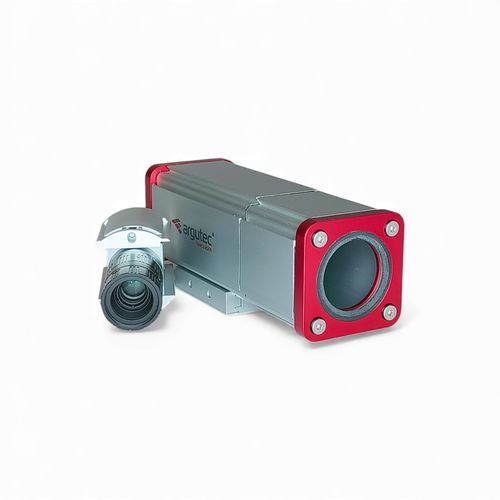

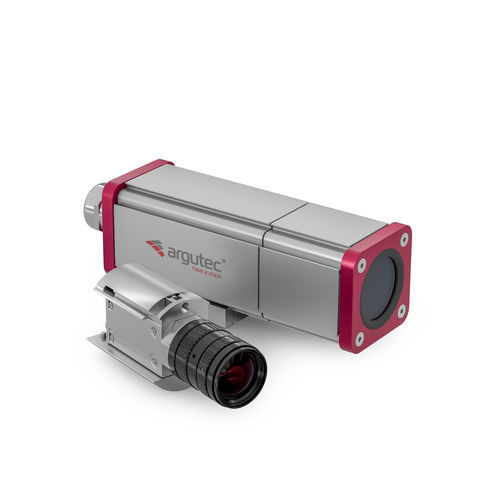

防水摄像机外壳 CH50.DIA35

防风雨硬化IP69

概述

• 已获 IP69 / IP69K 认证
• 用于小型工业相机的密封铝制外壳
• Ø35 mm H-K9L 视窗玻璃（等同 N-BK7），AR MgF2，390–700 nm（可选 900 nm）
• 适配小型工业相机（例如 27×27、29×29、30×30、31×31、40×30、29×44 mm）
• 导向杆便于安装和重新配置
• 通过热桥到铝合金外壳实现被动散热
• 包含相机安装件和安装套件
• 可定制选项：长度、标志、电缆密封及其它改动
• 重要：为确保兼容性，请在订单中注明相机和镜头型号。

产品概述
CH50 可保护相机免受机械损伤、水、油污、灰尘和过热影响。密封与结构设计使其对加压水具有 IP69 抗性，适合苛刻的工业环境。导向杆使得安装和重新配置快捷；可在现场更换相机或镜头而无需拆卸外壳。标准长度为 150 mm（前部 50 mm，后部 100 mm），可根据相机尺寸和接口需求定制长度。

IP69 (IP69K)
CH50 已通过 IP69/IP69K 认证，可抵抗高压高温清洗，满足卫生或食品加工环境的要求。该设计根据 EN 60529（等同 ISO 20653 IP69K）在 IP66 基础上通过了 IP69 测试。

被动散热
安装间隔件系统在相机与铝制外壳之间形成热桥，被动散热降低相机与镜头温度，相比未保护状态可改善传感器与光学器件的工作温度，无需主动冷却。

广泛兼容性
CH50 主要为标准 29×29 mm 相机设计，但可容纳宽度达 40 mm 的相机，并通过小幅定制支持更高（30–31 mm）或更宽（最多 44 mm）的模块。对于低于 28 mm 的相机可调整安装板。标准安装支持 2× M2（12 mm）或 2× M3（20–26 mm）螺纹；非标长度视相机接口和类型而定。

兼容尺寸（表）
最小高度（定制外壳）：≤27 mm | 标准高度：28–29 mm | 最大高度（定制外壳）：31 mm | 标准宽度：27–40 mm | 最大宽度（定制外壳）：44 mm

包含的视觉/材料信息
视窗：Ø35 mm H-K9L（等同 N-BK7），AR MgF2，390–700 nm（可选 900 nm）。内壳直径：50 mm。重量：600 g（含相机安装件与支架）。

产品文档与多媒体
提供数据表（EN）、用户手册（EN）和 IP69 测试报告（PDF）。产品安装/开箱视频可在产品页查看。

技术规格

• 制造商：Argutec
• 型号 / 系列：CH50
• SKU：CH50.DIA35
• EAN / GTIN：0710535620924
• 防护等级：IP69 / IP69K
• 内部壳体直径：50 mm
• 视窗直径：35 mm（H-K9L，AR MgF2，390–700 nm；可选 900 nm）
• 适配相机尺寸：27×27、29×29、30×30、31×31、40×30、29×44 mm（可定制）
• 标准长度：150 mm（前 50 mm + 后 100 mm）；可按需定制
• 安装：导向杆、相机安装及安装套件；标准安装板支持 2× M2（12 mm）或 2× M3（20–26 mm）
• 被动散热：通过热桥至铝制外壳
• 重量：600 g（含安装和支架）
